VLAN, trunk, Router-on-a-Stick és ACL
Egy intézmény három részlegének hálózatát kell kialakítani.
A hálózatban három switch, három PC és egy központi router található.
A részlegek külön VLAN-ban működnek, a VLAN-ok közötti forgalmat a router végzi.
A hálózat biztonsági szabálya:
a VLAN20 nem érheti el a VLAN10-et
minden más kommunikáció engedélyezett

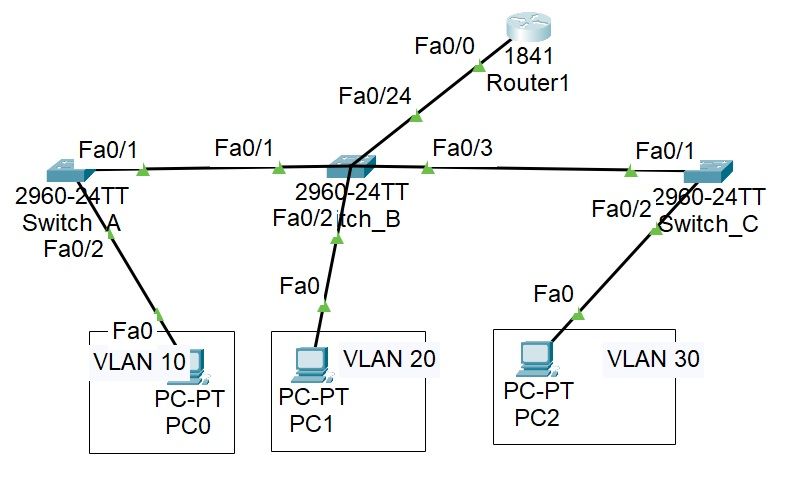

Topológia
Eszközök:
- Router1
- Switch_A
- Switch_B
- Switch_C
- PC1
- PC2
- PC3
Kapcsolatok:
- PC1 — Switch_A
PC2 — Switch_B
PC3 — Switch_C
Switch_A — Switch_B
Switch_B — Switch_C
Switch_B — Router1
A switchek között trunk kapcsolat van.
VLAN kiosztás
| Eszköz | VLAN | Hálózat |
|---|---|---|
| PC1 | VLAN10 | 192.168.10.0/24 |
| PC2 | VLAN20 | 192.168.20.0/24 |
| PC3 | VLAN30 | 192.168.30.0/24 |
IP címzés
PC1
- IP 192.168.10.10
Mask 255.255.255.0
Gateway 192.168.10.1
PC2
- IP 192.168.20.10
Mask 255.255.255.0
Gateway 192.168.20.1
PC3
- IP 192.168.30.10
Mask 255.255.255.0
Gateway 192.168.30.1
Feladat
- VLAN-ok létrehozása minden switchen
- PC portok VLAN-ba helyezése
- Switch-ek közötti trunk kapcsolat létrehozása
- Router-on-a-stick konfiguráció
- ACL létrehozása, amely tiltja VLAN20 → VLAN10 forgalmat
Megoldás – Switch konfiguráció
Switch_A
enable
conf t
vlan 10
vlan 20
vlan 30
interface fa0/2
switchport mode access
switchport access vlan 10
interface fa0/1
switchport mode trunk
end
wr
Switch_B
enable
conf t
vlan 10
vlan 20
vlan 30
interface fa0/2
switchport mode access
switchport access vlan 20
interface fa0/1
switchport mode trunk
interface fa0/3
switchport mode trunk
interface fa0/24
switchport mode trunk
end
wr
Switch_C
enable
conf t
vlan 10
vlan 20
vlan 30
interface fa0/2
switchport mode access
switchport access vlan 30
interface fa0/1
switchport mode trunk
end
wr
Router-on-a-Stick konfiguráció
Router1
enable
conf t
interface fa0/0
no shutdown
interface fa0/0.10
encapsulation dot1Q 10
ip address 192.168.10.1 255.255.255.0
interface fa0/0.20
encapsulation dot1Q 20
ip address 192.168.20.1 255.255.255.0
interface fa0/0.30
encapsulation dot1Q 30
ip address 192.168.30.1 255.255.255.0
end
wr
ACL konfiguráció
Tiltani kell:
VLAN20 → VLAN10
conf t
access-list 100 deny ip 192.168.20.0 0.0.0.255 192.168.10.0 0.0.0.255
access-list 100 permit ip any any
interface fa0/0.20
ip access-group 100 in
end
wr
Tesztelés
- PC1 → PC3
- ping 192.168.30.10
működik
- PC2 → PC3
- ping 192.168.30.10
működik
- PC2 → PC1
- ping 192.168.10.10
nem működik (ACL tiltja)
