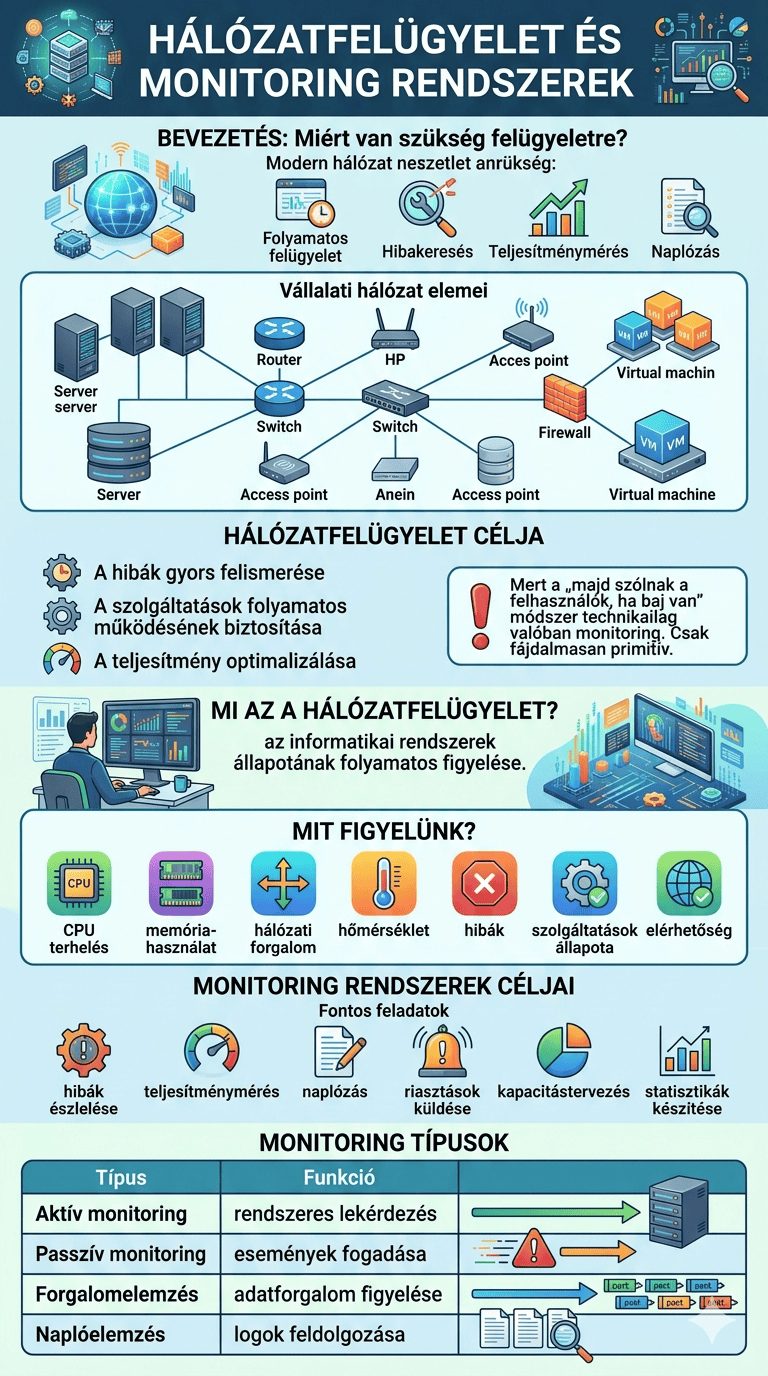

Hálózatfelügyelet és monitoring rendszerek

Bevezetés

A modern hálózatok:

• folyamatos felügyeletet,
• hibakeresést,
• teljesítménymérést,
• és naplózást
  igényelnek.

Egy vállalati hálózatban:

• szerverek,
• routerek,
• switchek,
• access pointok,
• tűzfalak,
• virtuális gépek
  működnek egyszerre.

A hálózatfelügyelet célja:

• a hibák gyors felismerése,
• a szolgáltatások folyamatos működésének biztosítása,
• és a teljesítmény optimalizálása.

Mert a „majd szólnak a felhasználók, ha baj van” módszer technikailag valóban monitoring. Csak fájdalmasan primitív.

Mi az a hálózatfelügyelet?

A hálózatfelügyelet:

• az informatikai rendszerek állapotának
• folyamatos figyelése.

Mit figyelünk?

Példák:

• CPU terhelés
• memóriahasználat
• hálózati forgalom
• hőmérséklet
• hibák
• szolgáltatások állapota
• elérhetőség

Monitoring rendszerek céljai

Fontos feladatok:

• hibák észlelése
• teljesítménymérés
• naplózás
• riasztások küldése
• kapacitástervezés
• statisztikák készítése

Monitoring típusok

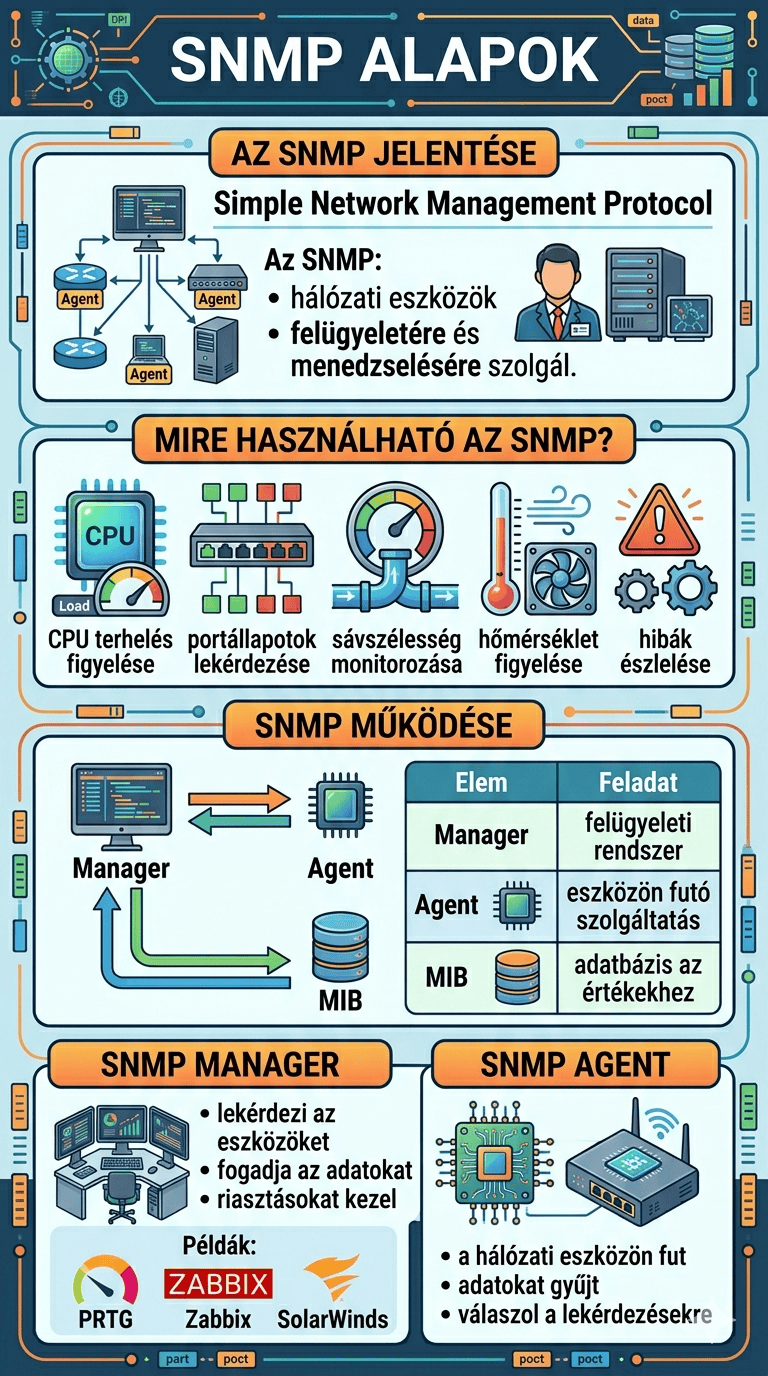

SNMP alapok

Az SNMP jelentése:

Simple Network Management Protocol

Az SNMP:

• hálózati eszközök
• felügyeletére és menedzselésére szolgál.

Mire használható az SNMP?

Példák:

• CPU terhelés figyelése
• portállapotok lekérdezése
• sávszélesség monitorozása
• hőmérséklet figyelése
• hibák észlelése

SNMP működése

Az SNMP rendszer három fő részből áll:

SNMP Manager

A manager:

• lekérdezi az eszközöket,
• fogadja az adatokat,
• riasztásokat kezel.

Példák:

• PRTG
• Zabbix
• SolarWinds

SNMP Agent

Az agent:

• a hálózati eszközön fut,
• adatokat gyűjt,
• válaszol a lekérdezésekre.

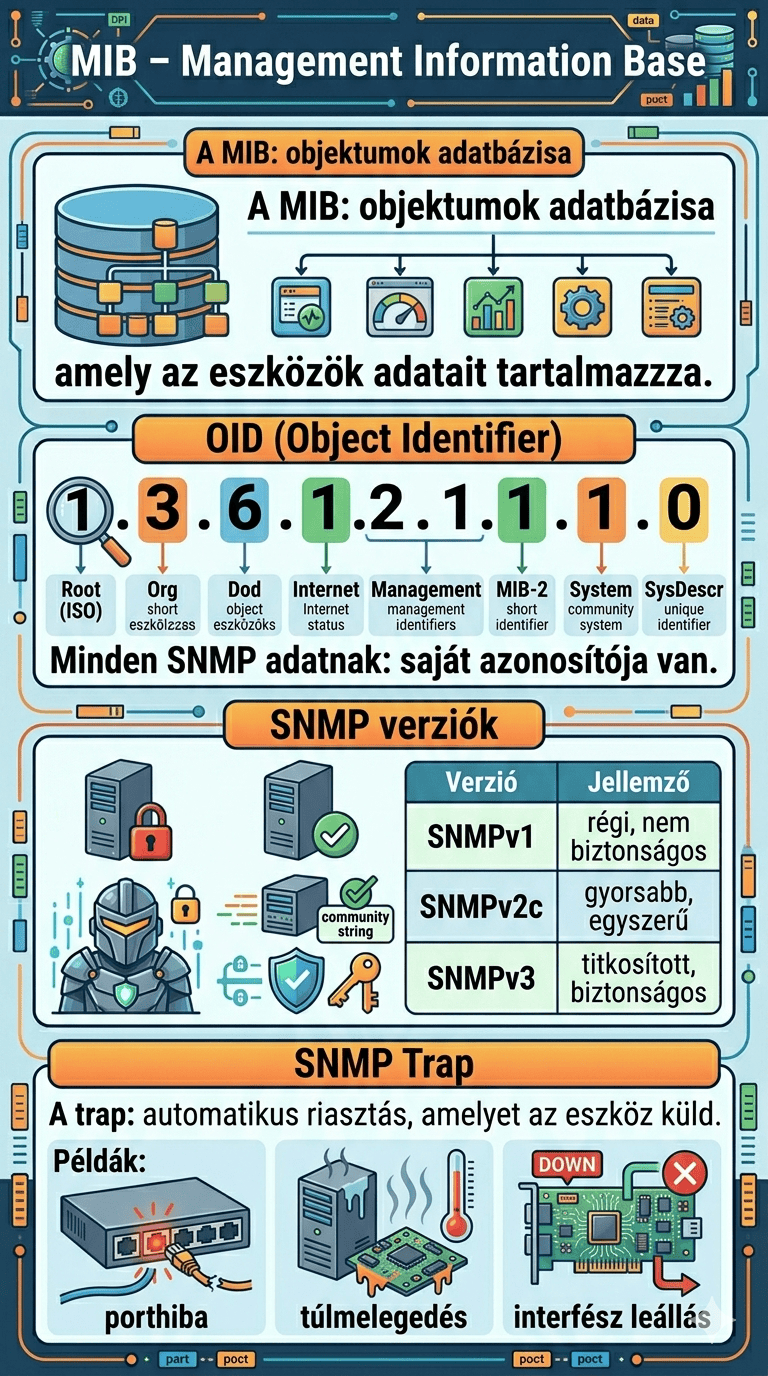

MIB – Management Information Base

A MIB:

• objektumok adatbázisa,
• amely az eszközök adatait tartalmazza.

OID

Az OID:

• Object Identifier.

Minden SNMP adatnak:

• saját azonosítója van.

SNMP verziók

SNMP Trap

A trap:

• automatikus riasztás,
• amelyet az eszköz küld.

Példák:

• porthiba
• túlmelegedés
• interfész leállás

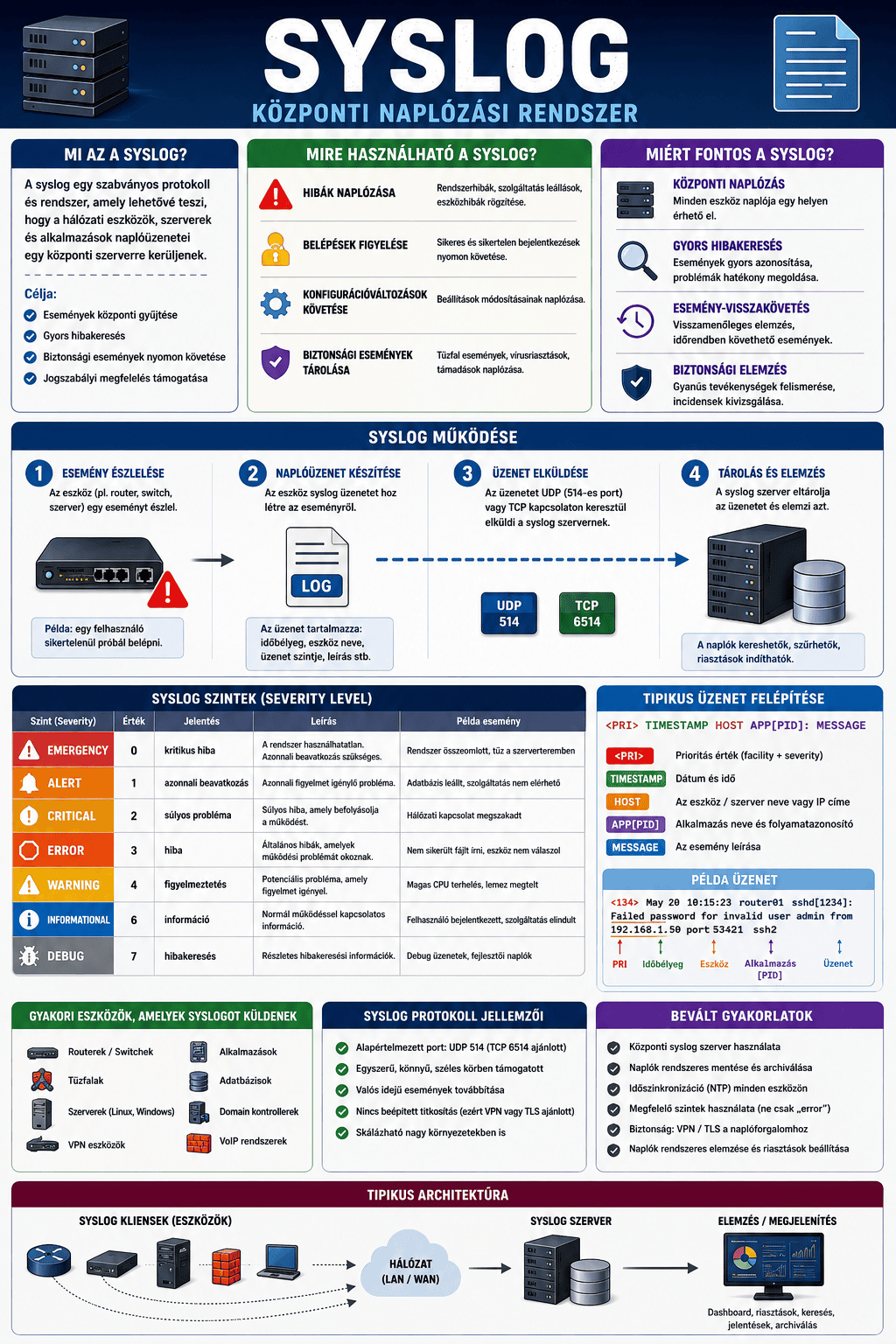

Syslog

A syslog:

• központi naplózási rendszer.

Segítségével:

• az eszközök naplóüzenetei
• egy központi szerverre kerülnek.

Mire használható a syslog?

Példák:

• hibák naplózása
• belépések figyelése
• konfigurációváltozások követése
• biztonsági események tárolása

Syslog működése

1. Az eszköz eseményt észlel.
2. Naplóüzenetet készít.
3. Elküldi a syslog szervernek.
4. A szerver eltárolja és elemzi.

Syslog szintek

Miért fontos a syslog?

Előnyök:

• központi naplózás
• gyors hibakeresés
• esemény-visszakövetés
• biztonsági elemzés

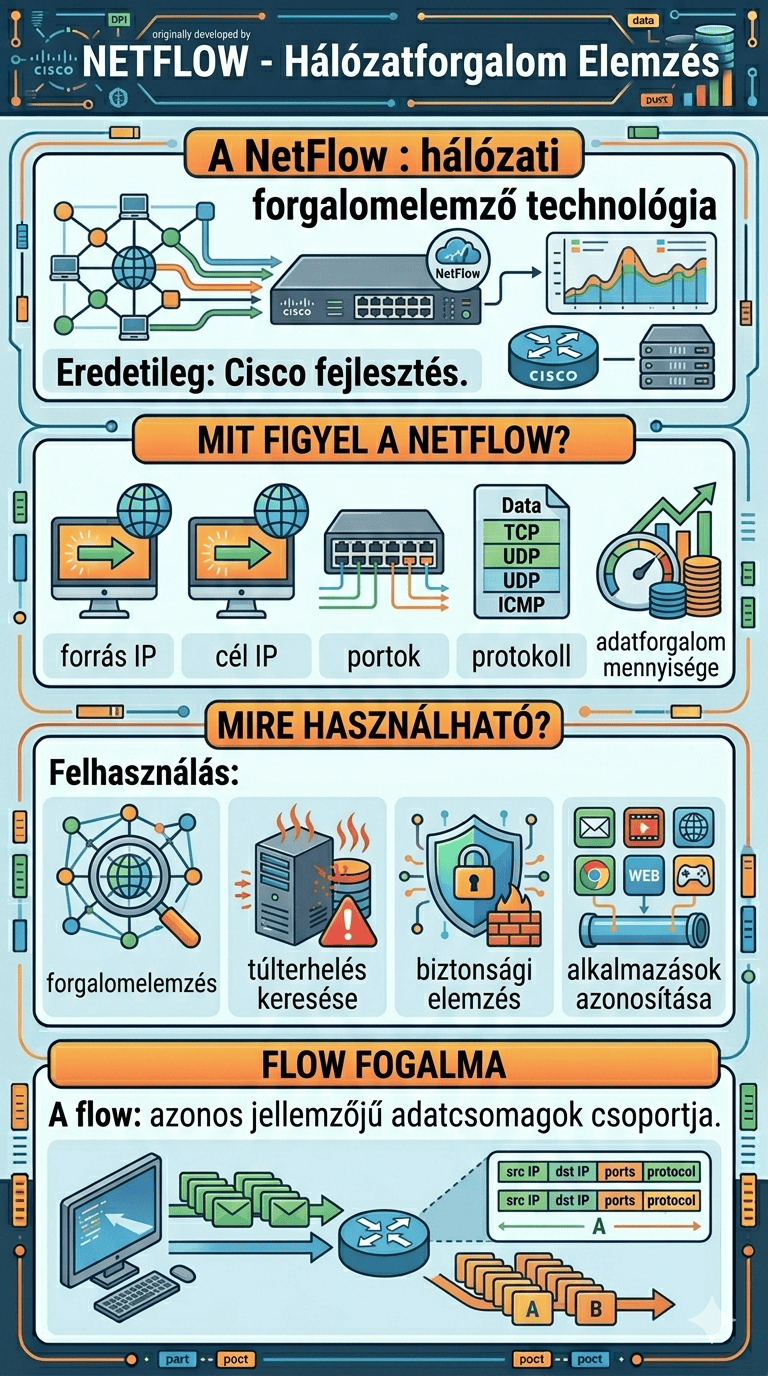

NetFlow

A NetFlow:

• hálózati forgalomelemző technológia.

Eredetileg:

• Cisco fejlesztés.

Mit figyel a NetFlow?

Példák:

• forrás IP
• cél IP
• portok
• protokoll
• adatforgalom mennyisége

Mire használható?

Felhasználás:

• forgalomelemzés
• túlterhelés keresése
• biztonsági elemzés
• alkalmazások azonosítása

Flow fogalma

A flow:

• azonos jellemzőjű adatcsomagok csoportja.

Hálózatmonitorozó rendszerek

Gyakoribb rendszerek:

• PRTG
• Zabbix
• Nagios
• SolarWinds

PRTG

A PRTG:

• egyszerűen kezelhető
• monitoring rendszer.

PRTG jellemzők

Funkciók:

• SNMP monitorozás
• sávszélességmérés
• riasztások
• grafikonok
• dashboardok

Szenzorok

A PRTG:

• szenzorokat használ.

Minden szenzor:

• egy adott értéket figyel.

PRTG példák Ebből van egy gyakorlati oldal is a Honlapon, keresd!

Szenzorok:

• ping
• CPU használat
• memória
• hálózati port
• NetFlow

Zabbix

A Zabbix:

• nyílt forráskódú
• vállalati monitoring rendszer.

Zabbix funkciók

Lehetőségek:

• SNMP támogatás
• agent alapú monitoring
• grafikonok
• riasztások
• automatizálás

Agent és agentless monitoring

Dashboard

A dashboard:

• grafikus áttekintő felület.

Segítségével:

• gyorsan láthatók:
  • hibák,
  • terhelések,
  • állapotok.

Riasztások

A monitoring rendszerek:

• automatikus értesítéseket küldhetnek.

Példák:

• e-mail
• SMS
• push üzenet

SLA

Service Level Agreement

Szolgáltatási szint megállapodás.

Meghatározza:

• az elvárt rendelkezésre állást.

Uptime

Az uptime:

• a rendszer működési ideje.

99,9% rendelkezésre állás

Ez évente:

• körülbelül 8 óra kiesést jelent.

Az emberek többsége azt hiszi, a „három kilences” szinte tökéletes. A rendszergazda meg közben számolja, hány órát fog ordítani a vezetőség évente.

Biztonság monitoring rendszereknél

Fontos:

• hitelesítés,
• titkosítás,
• jogosultságkezelés.

Legjobb gyakorlatok

Ajánlások:

• SNMPv3 használata
• központi syslog
• rendszeres elemzés
• riasztási szabályok
• backup készítése
• dokumentáció

Gyakorlati példa

Feladat:

Egy switch monitorozása:

• portterhelés,
• CPU,
• hőmérséklet,
• interfészhibák figyelésével.

Önálló feladat

Feladat:

Tervezz monitoring rendszert egy iskolai hálózathoz.

Tartalmazza:

• milyen eszközöket figyelsz,
• milyen protokollokat használsz,
• milyen riasztásokat állítasz be,
• milyen adatokat naplózol.

Ellenőrző kérdések

1. Mi az SNMP célja?
2. Mi a különbség SNMP manager és agent között?
3. Mire használható a syslog?
4. Mit figyel a NetFlow?
5. Mi az a dashboard?
6. Mire használják a PRTG-t?
7. Mi a Zabbix egyik előnye?
8. Mi az uptime?
9. Mit jelent az SLA?
10. Miért ajánlott az SNMPv3 használata?

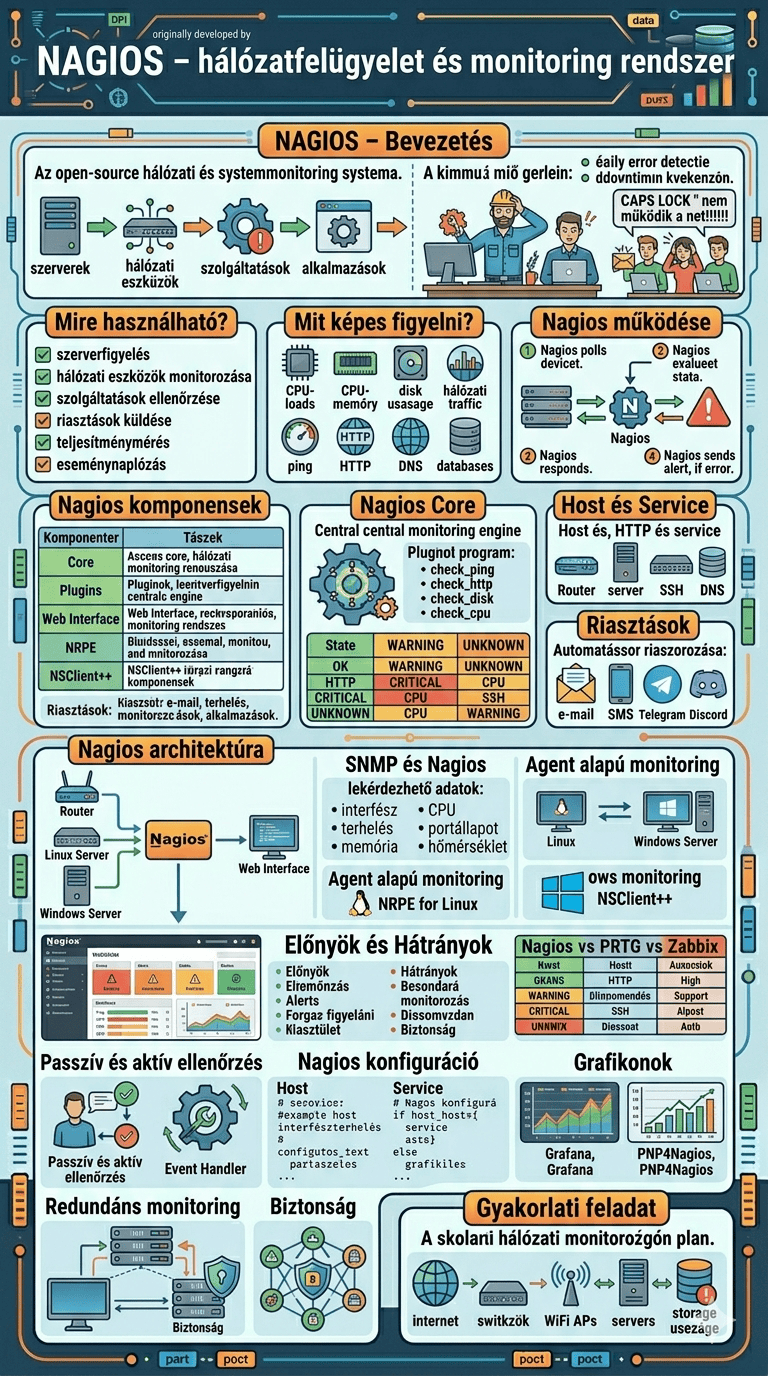

Nagios – hálózatfelügyelet és monitoring rendszer

Bevezetés

A Nagios:

• nyílt forráskódú
• hálózat- és rendszerfelügyeleti rendszer.

Segítségével:

• szerverek,
• hálózati eszközök,
• szolgáltatások,
• alkalmazások
  állapota figyelhető.

A Nagios egyik legfontosabb célja:

• a hibák korai felismerése,
• és a leállások megelőzése.

Mert a rendszergazda ideális esetben még azelőtt tud a hibáról, hogy a felhasználók elkezdenék küldeni a „nem működik a net!!!!!” tárgyú leveleket. Természetesen CAPS LOCK-kal.

Mire használható a Nagios?

Feladatok:

• szerverfigyelés
• hálózati eszközök monitorozása
• szolgáltatások ellenőrzése
• riasztások küldése
• teljesítménymérés
• eseménynaplózás

Mit képes figyelni?

Példák:

• CPU terhelés
• memóriahasználat
• háttértár telítettség
• hálózati forgalom
• ping válaszidő
• HTTP szolgáltatás
• DNS működés
• adatbázisok állapota

A Nagios működése

A Nagios:

• rendszeresen ellenőrzi az eszközöket,
• és az eredményeket kiértékeli.

Alap működési folyamat

1. A Nagios lekérdezi az eszközt.
2. Az eszköz válaszol.
3. A Nagios kiértékeli az állapotot.
4. Hiba esetén riasztást küld.

Nagios komponensek

Nagios Core

A Nagios Core:

• a rendszer központi része.

Feladata:

• ellenőrzések végrehajtása,
• események kezelése,
• riasztások küldése.

Pluginok

A Nagios pluginok:

• kis programok,
• amelyek egy adott ellenőrzést végeznek.

Plugin példák

Host és Service

Host

• maga az eszköz

Példa:

• router
• szerver
• switch

Service

• az adott szolgáltatás

Példa:

• HTTP
• SSH
• DNS
• CPU használat

Állapotok

A Nagios különböző állapotokat használ.

Példa

Webszerver figyelése

Ebben az esetben:

• a szerver elérhető,
• de a webszolgáltatás hibás.

Riasztások

A Nagios:

• automatikus értesítéseket küldhet.

Értesítési lehetőségek

Példák:

• e-mail
• SMS
• Telegram
• Slack
• Discord

Nagios architektúra

Tipikus felépítés:

[ Router ]
[ Switch ]
[ Linux Server ]
[ Windows Server ]
       ↓
     Nagios
       ↓
  Web Interface

SNMP és Nagios

A Nagios:

• SNMP protokollt is használhat.

Segítségével:

• hálózati eszközök adatai kérdezhetők le.

SNMP használata

Lekérdezhető:

• interfész terhelés
• CPU
• memória
• portállapot
• hőmérséklet

Agent alapú monitoring

Linux rendszereknél gyakori:

• az NRPE agent.

NRPE

A NRPE:

• lehetővé teszi
• távoli parancsok futtatását.

Windows monitoring

Windows rendszereknél:

• NSClient++
  használható.

Dashboard és webfelület

A Nagios:

• webes kezelőfelületet biztosít.

Itt láthatók:

• hibák,
• riasztások,
• állapotok,
• grafikonok.

Nagios előnyei

Előnyök:

• ingyenes
• stabil
• jól skálázható
• sok plugin
• széles körben használt

Nagios hátrányai

Hátrányok:

• bonyolultabb konfiguráció
• régebbi kinézet
• nagy rendszereknél összetettebb kezelés

Igen, a Nagios webfelülete néha úgy néz ki, mintha 2007-ben ragadt volna. De közben megbízhatóan figyeli a fél infrastruktúrát, szóval senki nem meri bántani.

Nagios vs PRTG vs Zabbix

Passzív és aktív ellenőrzés

Aktív monitoring

A Nagios:

• maga kérdezi le az eszközt.

Passzív monitoring

Az eszköz:

• maga küld állapotinformációt.

Event Handler

A Nagios:

• automatikus műveleteket is végrehajthat.

Példa:

• szolgáltatás újraindítása.

Nagios konfiguráció

A konfiguráció:

• szöveges fájlokkal történik.

Példa host konfiguráció

define host {
   use         linux-server
   host_name   webserver01
   address     192.168.1.10
}

Példa service konfiguráció

define service {
   use                 generic-service
   host_name           webserver01
   service_description HTTP
   check_command       check_http
}

Grafikonok és teljesítményadatok

A Nagios:

• külső eszközökkel
  grafikonokat is készíthet.

Példák:

• Grafana
• PNP4Nagios

Redundáns monitoring

Nagy rendszereknél:

• több monitoring szervert használnak.

Cél:

• magas rendelkezésre állás.

Biztonság

Fontos:

• jogosultságkezelés
• HTTPS használata
• SNMPv3 alkalmazása
• tűzfalszabályok

Gyakorlati feladat

Feladat:

Készíts monitoring tervet:

• egy iskola hálózatához.

Figyeld:

• internetkapcsolat
• switch-ek
• WiFi AP-k
• szerverek
• tárhelyhasználat
