Bevezetés

A vizsgaremek egy két épületből álló, összetett vállalati hálózatot mutat be, amelyben az A és B épület logikailag és fizikailag is elkülönül, mégis biztonságos, irányított kapcsolatban áll egymással és az internettel.

A B épület elsősorban oktatási célokat szolgál. Itt található kilenc darab tanulói számítógép, amelyek interneteléréssel rendelkeznek, valamint egy Linux szerver, amely hálózati szolgáltatásokat biztosít. A B épület hálózata egy routeren keresztül kapcsolódik a központi hálózathoz. Emellett egy SOHO router is része a topológiának, amely egy távoli, otthoni felhasználó csatlakozását szimulálja.

Az A épület az adminisztratív és kiszolgáló funkciókat látja el. Itt kapott helyet a Windows szerver, valamint az adminisztrátori munkaállomás, amelyek egy ASA tűzfal mögött helyezkednek el, így védve vannak a belső és külső hálózati forgalomtól. Az A épület három különálló helyiséget tartalmaz: egy tanári számítógéppel ellátott irodát, egy másik tanári munkaállomást, valamint egy gazdasági és titkársági részleget, ahol a Gazdasági PC és a Titkárság PC található.

Az A épület hálózati infrastruktúráját három switch alkotja, amelyek redundáns módon, több párhuzamos kapcsolattal vannak összekötve. A Layer 2 hurkok elkerülése érdekében Spanning Tree Protocol (STP) működik, az infrastruktúra kapcsolatok egy elkülönített VLAN-ban helyezkednek el. Ez a kialakítás magas rendelkezésre állást és stabil működést biztosít.

A hálózat routerei dinamikus routingot alkalmaznak, a távoli kapcsolatok és az internetelérés pedig GRE alagúton és NAT-on keresztül valósul meg. A teljes topológia célja egy biztonságos, skálázható és vizsgakövetelményeknek megfelelő vállalati hálózat megvalósítása.

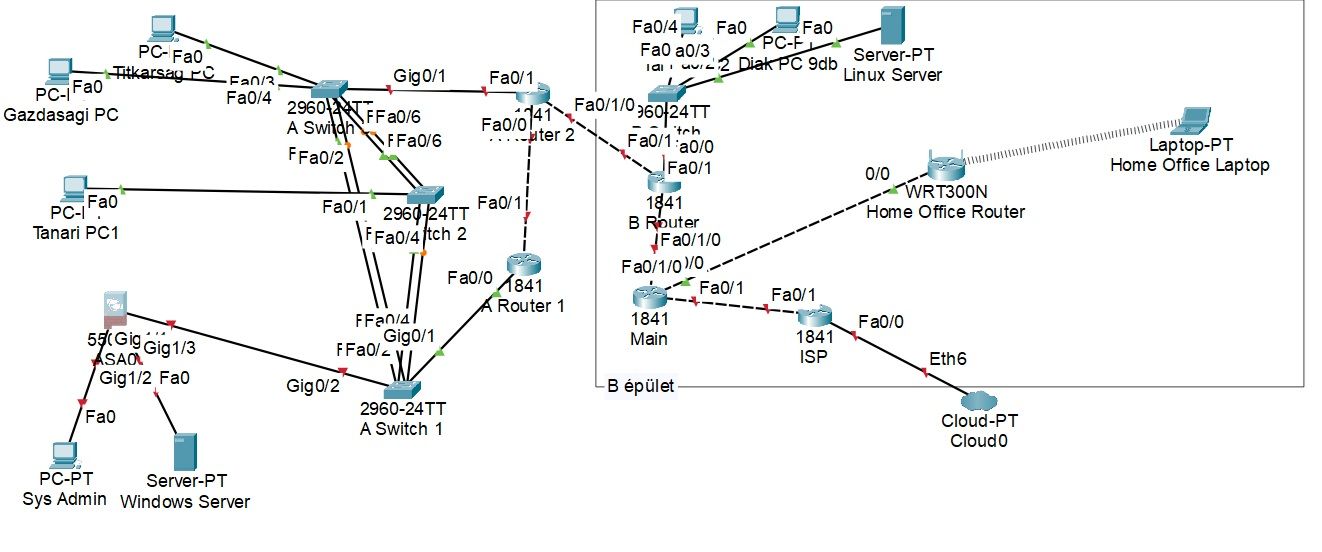

Topológia:

Porttáblázat: //Egy jó porttáblázattal egy másik Kolléga nulláról fel tudja építeni a hálózatot újra ;-)

A épület:

B épület:

WAN:

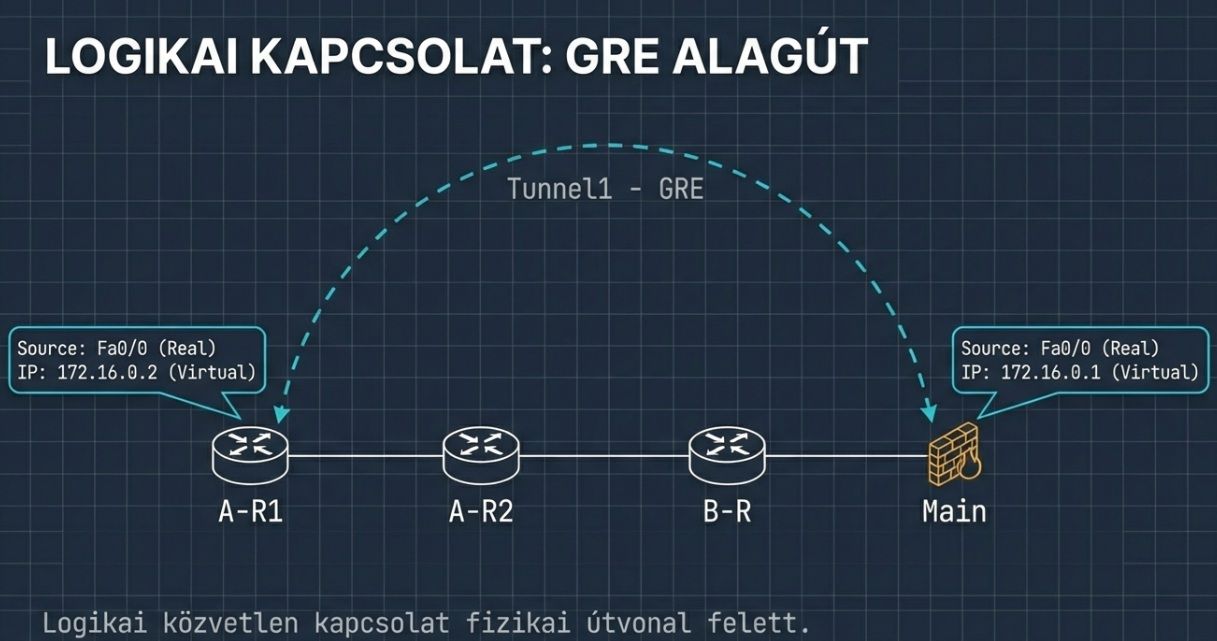

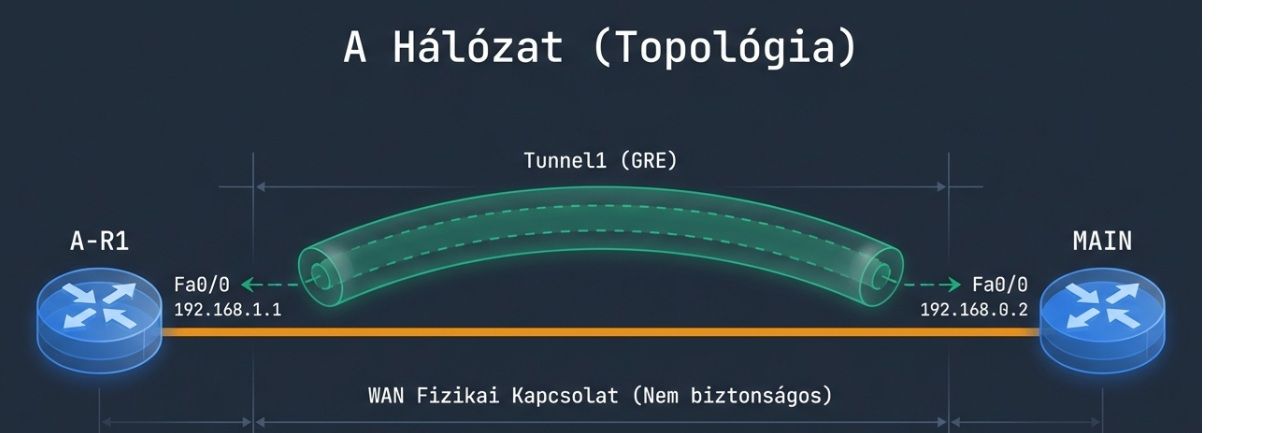

GRE Tunnel (logikai kapcsolat – nem kábel)

A hálózatban a GRE alagút a MAIN router és az A Router 1 között jön létre.
Az alagút logikai interfészeken (Tunnel1) működik, nem tartozik hozzá fizikai kábel vagy közvetlen összeköttetés.
A GRE forgalom a már meglévő fizikai router–router és WAN kapcsolatokon halad át, IP-csomagokba csomagolva.
Az alagút forrása a routerek egy-egy valódi interfésze (például MAIN Fa0/0 és A-R1 Fa0/0), a cél pedig a távoli router IP-címe.
Ennek köszönhetően a két végpont úgy kommunikál, mintha közvetlen kapcsolat lenne közöttük, miközben fizikailag nincs közvetlen kábelezés.

Home Office (SOHO) //bogárka

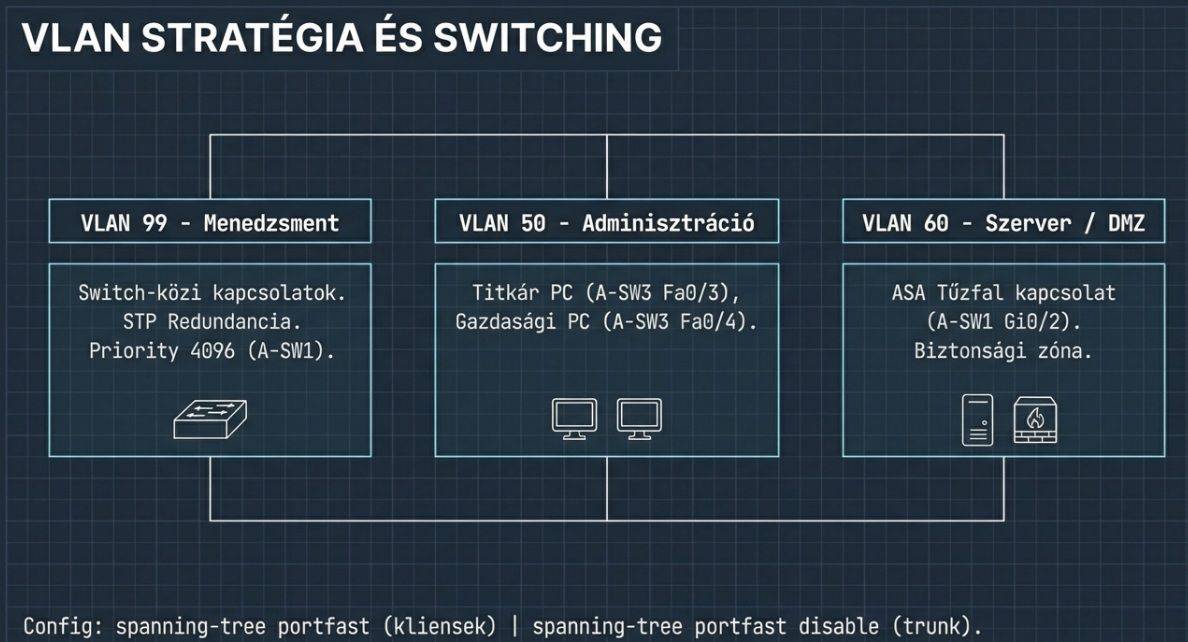

switchek konfigja:

spanning-tree portfast

A PortFast azt jelenti, hogy egy switchport azonnal forwarding állapotba lép, kihagyva az STP tanulási fázisait.
Ezt csak végponti portokon használjuk, ahol biztosan nem keletkezhet hurok (PC, szerver, nyomtató).
Előnye, hogy a csatlakoztatott eszköz gyorsabban kap hálózatot.
Ha switch–switch linken lenne bekapcsolva, STP hurok és hálózati hiba alakulhatna ki.

spanning-tree portfast disable

Ez a parancs kikapcsolja a PortFastot, így a port teljes STP folyamaton megy végig
(listening → learning → forwarding).
Ezt minden infrastruktúra kapcsolaton használjuk: switch–switch, switch–router, uplink portok.
Ez biztosítja, hogy az STP észlelje a topológiaváltozásokat, és szükség esetén blokkolja a hurkokat.

A switch 1-é:

en
conf t
hostname A-SW1
no ip domain-lookup

vlan 50
name VLAN50
vlan 60
name VLAN60
vlan 99
name VLAN99

! VLAN99-es összekötések
int range fa0/1-4
switchport mode access
switchport access vlan 99
spanning-tree portfast disable

! Uplink A Router1 felé
int gi0/1
switchport mode access
switchport access vlan 99

Amennyiben több VLAN-nak kell áthaladnia a switch–switch kapcsolaton, a portokat trunk módba kell állítani. Ha csak egyetlen VLAN forgalma halad rajta, elegendő az access mód.

! ASA felé (a táblázat VLAN60-at ír a linkre)
int gi0/2
switchport mode access
switchport access vlan 60

spanning-tree vlan 99 priority 4096
end
wr

A switch 2-é:

en
conf t
hostname A-SW2
no ip domain-lookup

vlan 50
vlan 60
vlan 99

int fa0/1
switchport mode access
switchport access vlan 99
spanning-tree portfast

int range fa0/3-6
switchport mode access
switchport access vlan 99
spanning-tree portfast disable

end
wr

A switch 3-é:

en
conf t
hostname A-SW3
no ip domain-lookup

vlan 50
vlan 60
vlan 99

! VLAN99 összekötések SW1/SW2 felé
int range fa0/1-2, fa0/5-6
switchport mode access
switchport access vlan 99
spanning-tree portfast disable

! VLAN50 kliensek
int fa0/3
switchport mode access
switchport access vlan 50
spanning-tree portfast
int fa0/4
switchport mode access
switchport access vlan 50
spanning-tree portfast

! Uplink A Router2 felé
int gi0/1
switchport mode access
switchport access vlan 99

end
wr

B switch-é:

en
conf t
hostname B-SW
no ip domain-lookup

vlan 99

int range fa0/1-4
switchport mode access
switchport access vlan 99
spanning-tree portfast

end
wr

Ez szándékos redundancia: ha egy kábel kiesik, van másik út de ez Layer 2 hurokveszélyt okoz, ezért van STP, egy aktív út, a többi BLOCKING állapotba kerül. A switch–switch kapcsolatokon a PortFast ki van kapcsolva, mert ezek nem végponti portok. Az A épület három switch-e redundáns Layer 2 kapcsolattal van összekötve VLAN 99-ben. A hurkok elkerülésére Spanning Tree Protocol működik, ezért a switch–switch portokon a PortFast ki van kapcsolva, és az STP blokkolja a felesleges útvonalakat. Először a Layer 2 infrastruktúrát állítottam be a switcheken, VLAN-okkal és Spanning Tree-vel. Ezután konfiguráltam a routerek interfészeit, majd a routingot, végül a GRE alagutat és az internet elérést. Root = viszonyítási pont, nem „főnök”, nem irányít forgalmat aktívan, mint az OSPF! STP Bridge ID alapján dönt, priority  - alacsonyabb = jobb - egyébként, ha azonos → MAC-cím (alacsonyabb nyer) Alapértelmezett priority: 32768Ezért ha nem állítod, véletlenszerűnek tűnhet, melyik lesz root. Ezért a parancs: spanning-tree vlan 99 priority 4096 - A root switch kijelölésével biztosítottam, hogy a Spanning Tree kiszámítható módon működjön, és a redundáns linkek a kívánt helyen legyenek blokkolva. Tehát összefoglalva: Az A Switch 1 a root bridge, ezért minden portja forwarding állapotú. Az A Switch 2 és A Switch 3 egy-egy root portot választ a root felé, a párhuzamos linkek közül pedig az STP blokkolja a feleslegeseket VLAN 99-ben a hurkok elkerülésére.

A router 1-é:

en
conf t
hostname A-R1
no ip domain-lookup
ipv6 unicast-routing

int fa0/0
ip address 192.168.1.1 255.255.255.0
ipv6 address 2001:DB8:1::1/64
no shut

int fa0/1
ip address 192.168.20.1 255.255.255.0
ipv6 address 2001:DB8:20::1/64
no shut

! GRE Tunnel1 Main felé
int tunnel1
ip address 172.16.0.2 255.255.255.252
ipv6 address 2001:ACAD:0::2/64
tunnel source fa0/0
tunnel destination 192.168.50.2
no shut

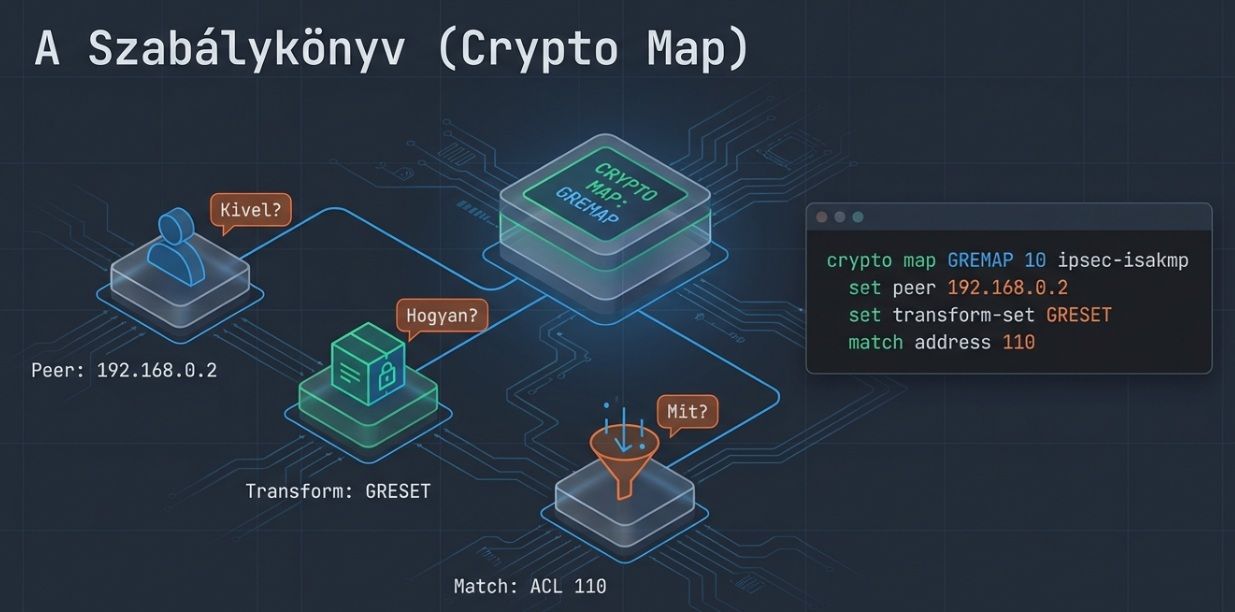

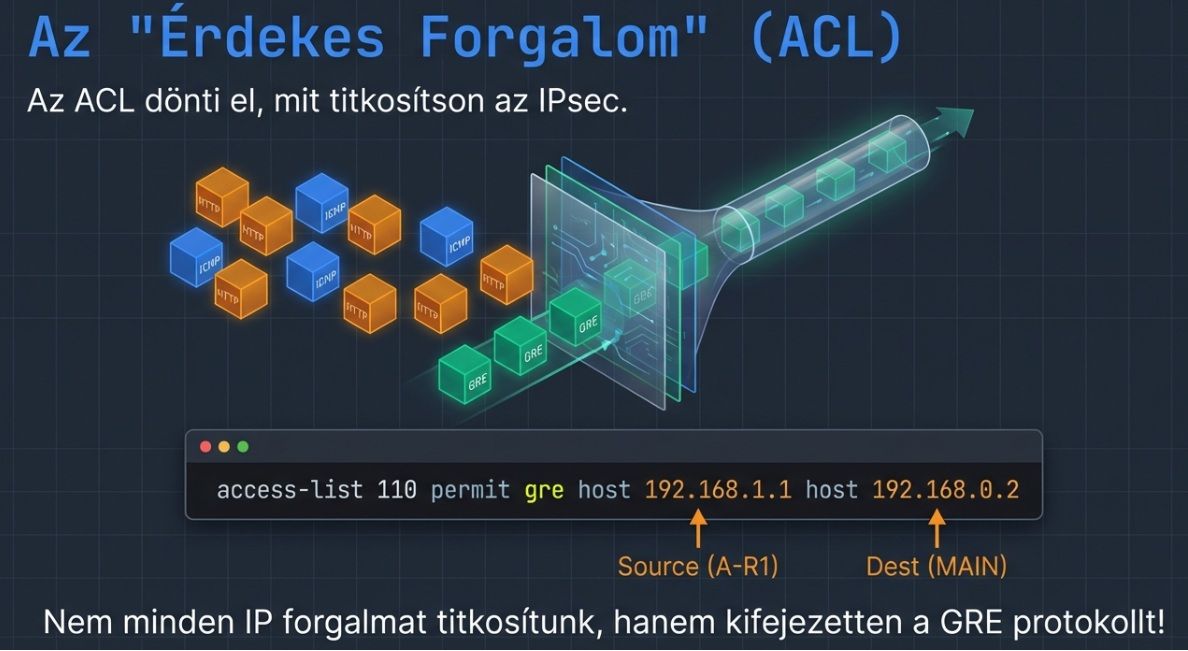

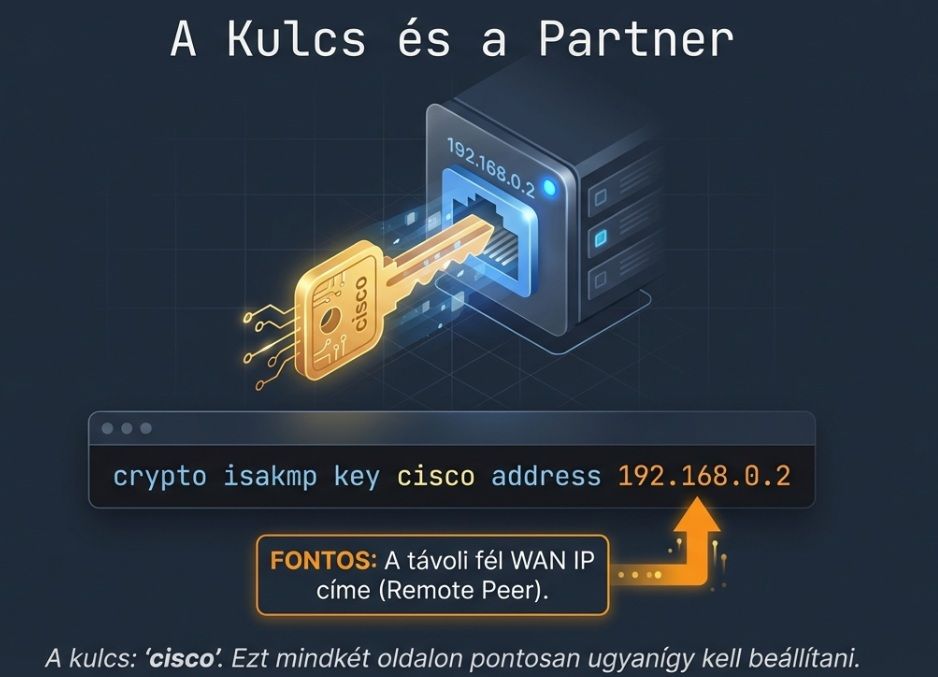

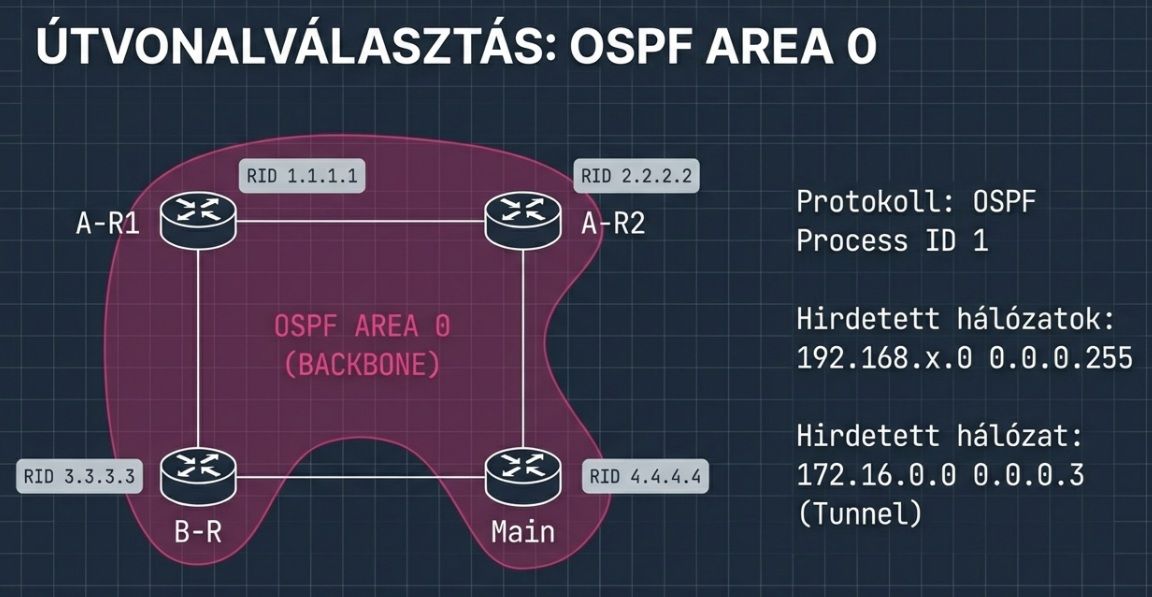

router ospf 1
router-id 1.1.1.1
network 192.168.1.0 0.0.0.255 area 0
network 192.168.20.0 0.0.0.255 area 0
network 172.16.0.0 0.0.0.3 area 0

end
wr

A router 2-é:

en
conf t
hostname A-R2
no ip domain-lookup
ipv6 unicast-routing

int fa0/0
ip address 192.168.20.2 255.255.255.0
ipv6 address 2001:DB8:20::2/64
no shut

int fa0/1
ip address 192.168.30.1 255.255.255.0
ipv6 address 2001:DB8:30::1/64
no shut

int E0/1/0
ip address 192.168.40.1 255.255.255.0
ipv6 address 2001:DB8:40::1/64
no shut

router ospf 1
router-id 2.2.2.2
network 192.168.20.0 0.0.0.255 area 0
network 192.168.30.0 0.0.0.255 area 0
network 192.168.40.0 0.0.0.255 area 0

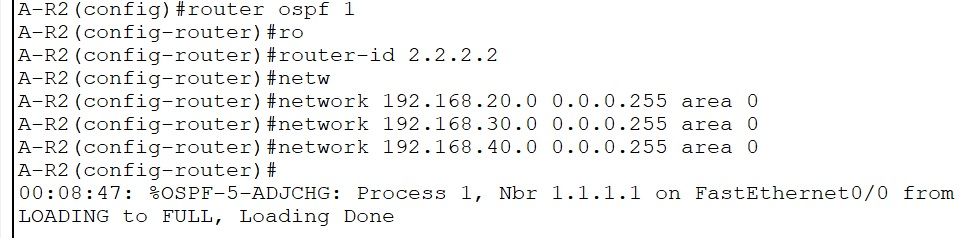

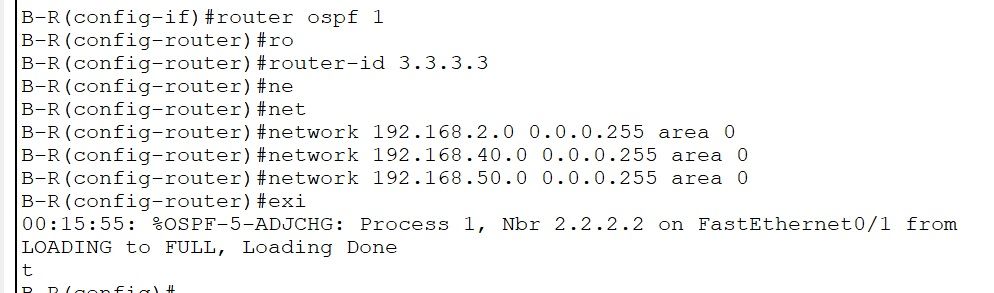

!Ezt kell látnod, mert a szomszédsági felfedezésbe látja innentől R1-et

end
wr

B routeré:

en
conf t
hostname B-R
no ip domain-lookup
ipv6 unicast-routing

int fa0/1
ip address 192.168.40.2 255.255.255.0
ipv6 address 2001:DB8:40::2/64
no shut

int E0/1/0
ip address 192.168.50.1 255.255.255.0
ipv6 address 2001:DB8:50::1/64
no shut

int fa0/0
ip address 192.168.2.3 255.255.255.0
ipv6 address 2001:DB8:2::3/64
no shut

router ospf 1
router-id 3.3.3.3
network 192.168.40.0 0.0.0.255 area 0
network 192.168.50.0 0.0.0.255 area 0
network 192.168.2.0 0.0.0.255 area 0

end
wr

MAIN:

en
conf t
hostname MAIN
no ip domain-lookup
ipv6 unicast-routing

int fa0/0/0
ip address 192.168.50.2 255.255.255.0
ipv6 address 2001:DB8:50::2/64
no shut

int fa0/0
ip address 192.168.0.2 255.255.255.0
ipv6 address 2001:DB8:0::2/64
no shut

int fa0/1
ip address 192.168.60.1 255.255.255.0
ipv6 address 2001:DB8:60::1/64
no shut

int tunnel1
ip address 172.16.0.1 255.255.255.252
ipv6 address 2001:ACAD:0::1/64
tunnel source fa0/0
tunnel destination 192.168.1.1
no shut

A hálózatban a GRE alagút a MAIN router és az A Router 1 között jön létre. Az alagút logikai interfészeken (Tunnel1) működik, nem tartozik hozzá fizikai kábel vagy közvetlen összeköttetés. A GRE forgalom a már meglévő fizikai router–router és WAN kapcsolatokon halad át, IP-csomagokba csomagolva.
Az alagút forrása a routerek egy-egy valódi interfésze (például MAIN Fa0/0 és A-R1 Fa0/0), a cél pedig a távoli router IP-címe.
Ennek köszönhetően a két végpont úgy kommunikál, mintha közvetlen kapcsolat lenne közöttük, miközben fizikailag nincs közvetlen kábelezés.

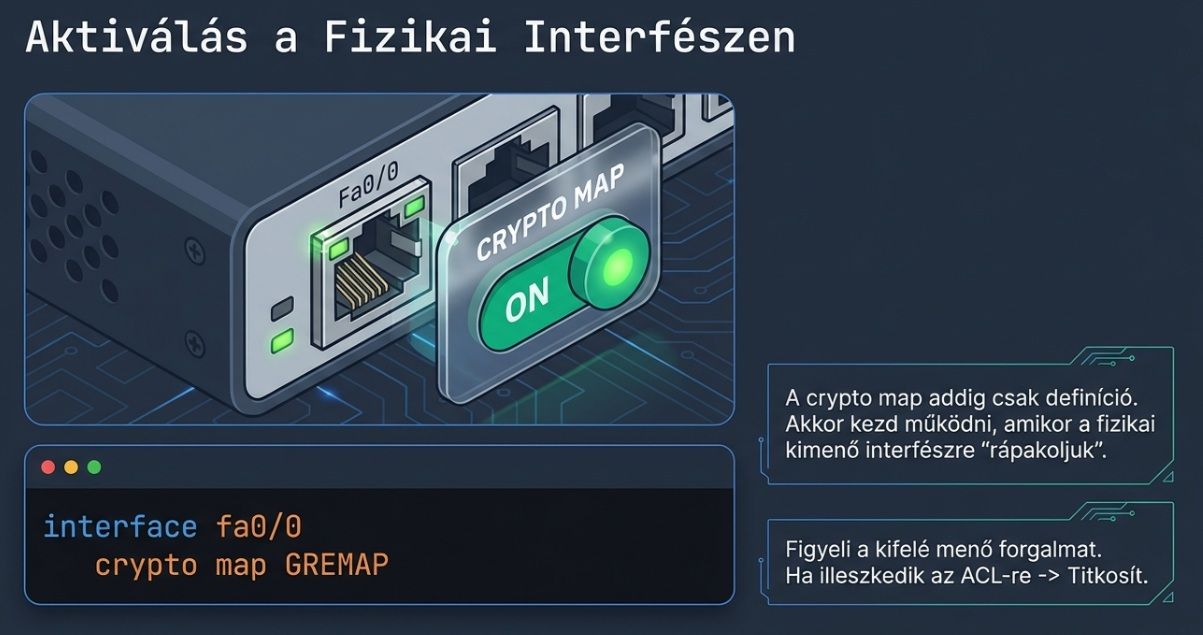

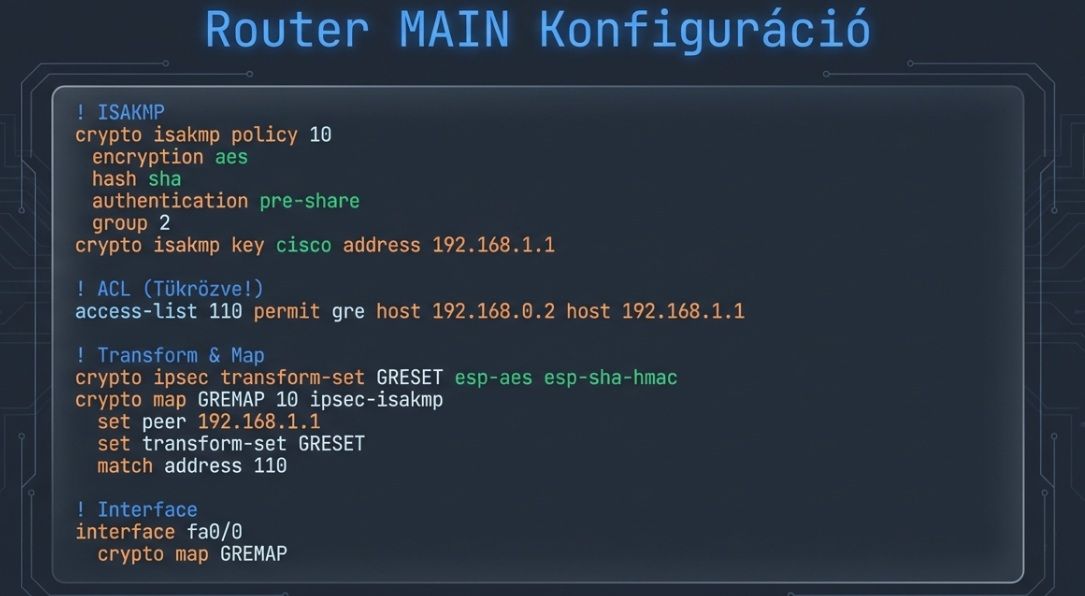

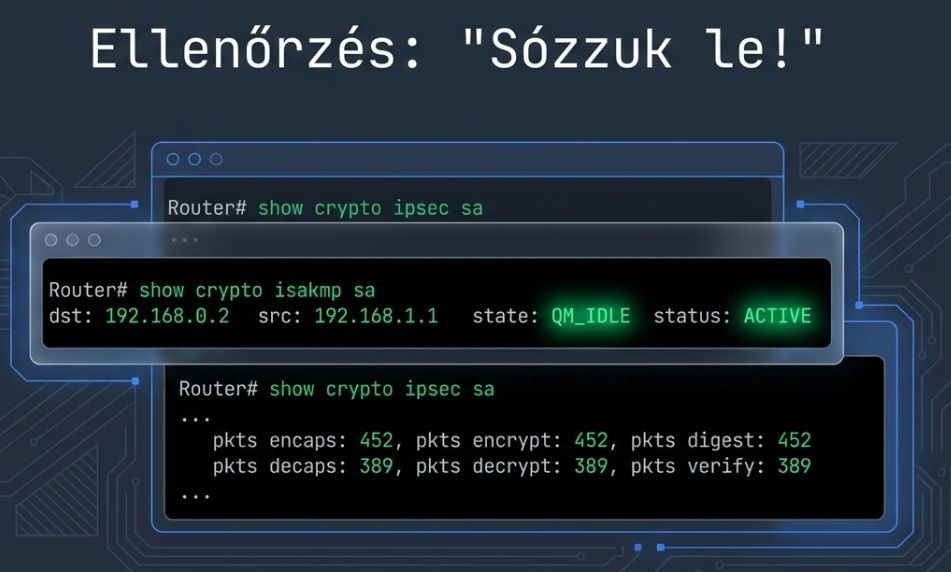

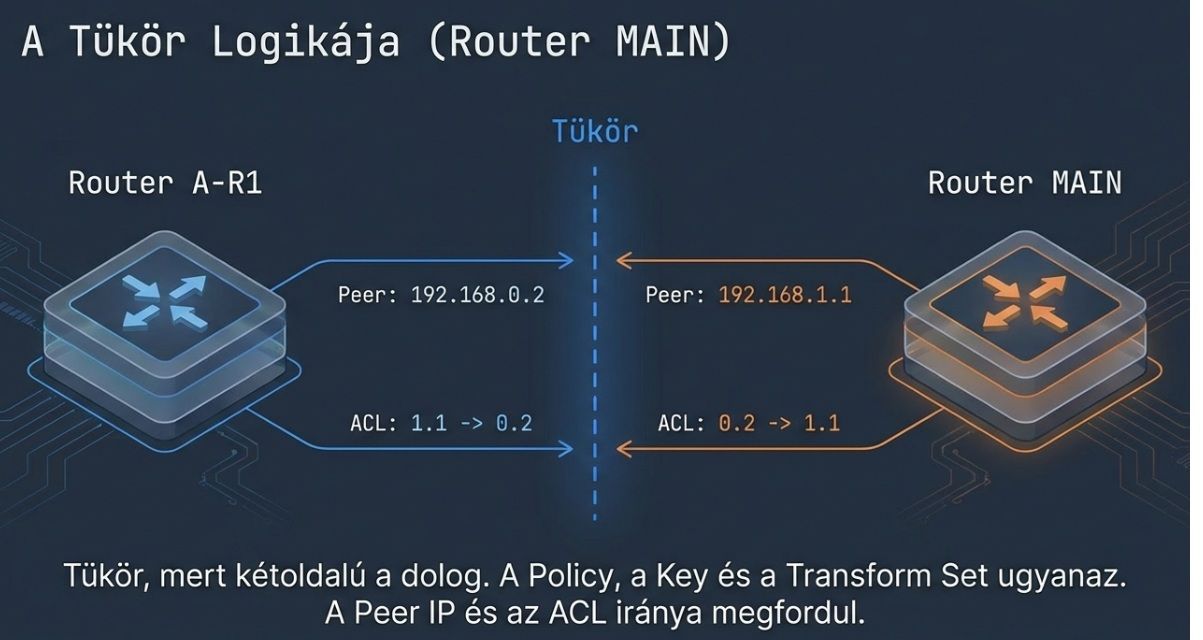

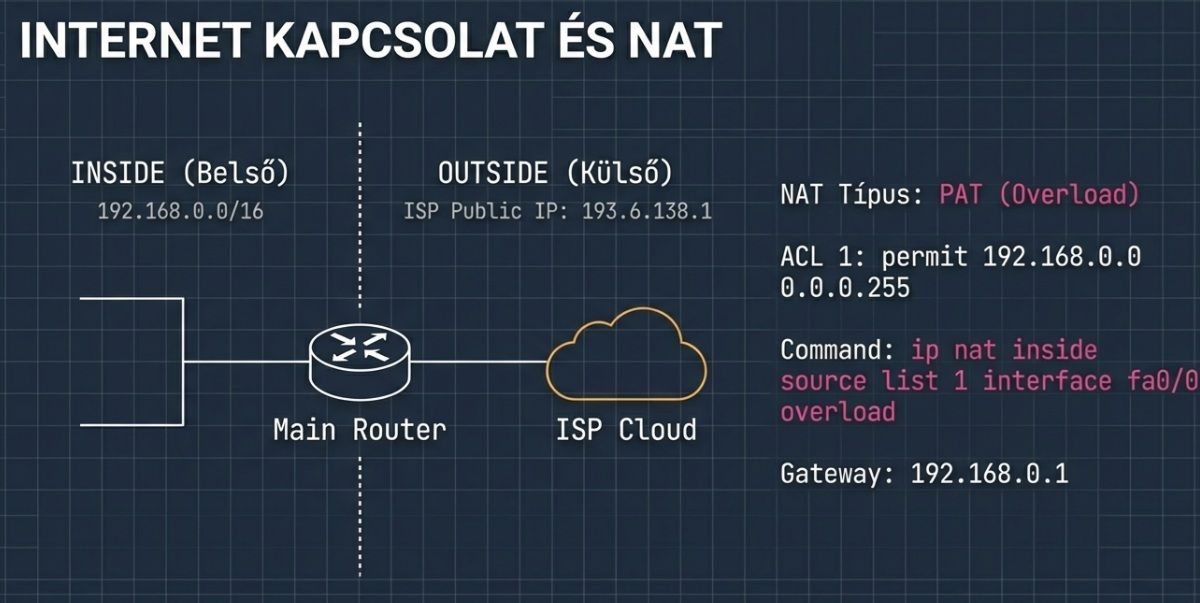

! NAT (Main -> ISP)
access-list 1 permit 192.168.0.0 0.0.0.255
access-list 1 permit 192.168.1.0 0.0.0.255
access-list 1 permit 192.168.2.0 0.0.0.255
access-list 1 permit 192.168.20.0 0.0.0.255
access-list 1 permit 192.168.30.0 0.0.0.255
access-list 1 permit 192.168.40.0 0.0.0.255
access-list 1 permit 192.168.50.0 0.0.0.255
access-list 1 permit 192.168.60.0 0.0.0.255

ip nat inside source list 1 interface fa0/0 overload

int fa0/0
ip nat outside
int e0/1/0
ip nat inside
int fa0/1
ip nat inside
int tunnel1
ip nat inside

ip route 0.0.0.0 0.0.0.0 192.168.0.1

end
wr

ISP:

en
conf t
hostname ISP
no ip domain-lookup

int f0/1
ip address 192.168.0.1 255.255.255.0
ip nat inside
no shut

int f0/0
ip address 193.6.138.1 255.255.255.0
ip nat outside
no shut

access-list 1 permit 192.168.0.0 0.0.0.255
ip nat inside source list 1 interface f0/0 overload

ip route 0.0.0.0 0.0.0.0 193.6.138.2
end
wr

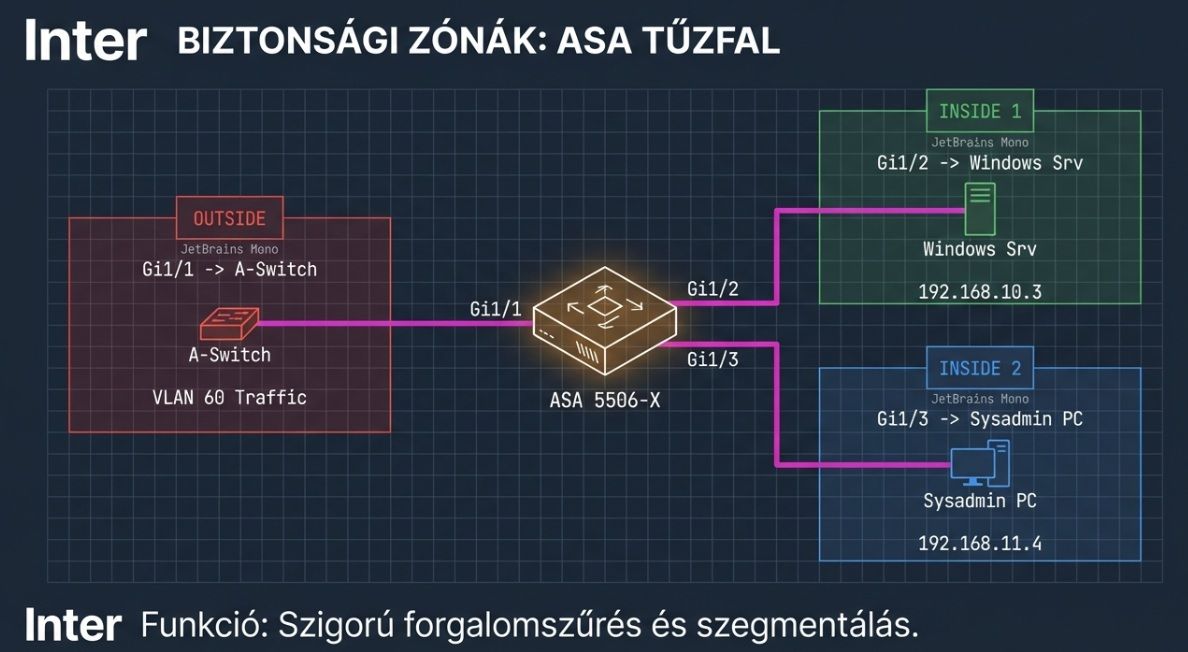

ASA:

enable
conf t
hostname ASA
no names

! OUTSIDE - a switch felé (Gi1/1)
interface GigabitEthernet1/1
nameif outside
security-level 0
ip address 192.168.60.2 255.255.255.0
no shutdown

! INSIDE-ADMIN - SysAdmin PC felé (Gi1/2)
interface GigabitEthernet1/2
nameif inside_admin
security-level 90
ip address 192.168.11.1 255.255.255.0
no shutdown

! INSIDE-SERVER - Windows Server felé (Gi1/3)
interface GigabitEthernet1/3
nameif inside_srv
security-level 100
ip address 192.168.10.1 255.255.255.0
no shutdown

! Default route kifelé (a VLAN60 router felé)
route outside 0.0.0.0 0.0.0.0 192.168.60.1

! NAT - hogy az ASA mögötti hálók ki tudjanak menni (PAT az outside IP-re)
object network NET_ADMIN
subnet 192.168.11.0 255.255.255.0
nat (inside_admin,outside) dynamic interface

object network NET_SRV
subnet 192.168.10.0 255.255.255.0
nat (inside_srv,outside) dynamic interface
end
wr mem

PT-ben a régi formát kell használni:

global (outside) 1 interface
nat (inside_admin) 1 192.168.11.0 255.255.255.0
nat (inside_srv) 1 192.168.10.0 255.255.255.0


Ebből a hálózatból jövő forgalmat szabad NAT-olni.

Az ASA az A épület belső szerver- és adminisztrációs hálózatát védi. A security-level alapú működés biztosítja, hogy az alacsonyabb biztonsági szintről érkező forgalom csak engedéllyel juthasson a védett szegmensbe

Végpontok IP címei:

IPv6:

Gateway-k (összefoglaló)

A-R1 (A LAN): 192.168.1.1 / 2001:DB8:1::1

B-R (B LAN): 192.168.2.3 / 2001:DB8:2::3

ASA inside_srv: 192.168.10.1 / 2001:DB8:10::1

ASA inside_admin: 192.168.11.1 / 2001:DB8:11::1

PT fájl

korhazasv2

bankosv3

Campusv4

Hotelv5

Már közeledünk a végéhez ;-)

Írjunk egy python programot, ami automatizálhatóan bejelentkezik SSH-val az egyik router-be, amjd lesózza a running configot és kiírja egy txt fájlba.

Első körben hiába van Visual Studio 2022-k, telepíteni kell:

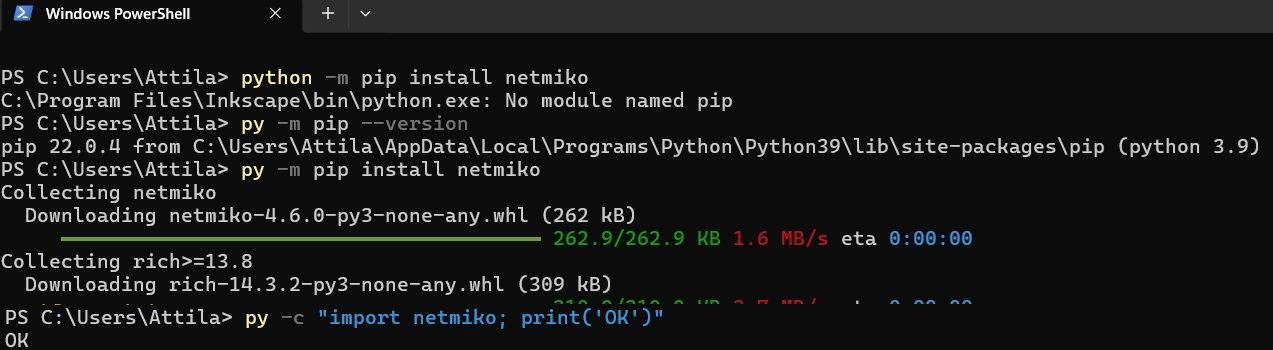

PS C:\Users\Attila> python -m pip install netmiko
C:\Program Files\Inkscape\bin\python.exe: No module named pip
PS C:\Users\Attila> py -m pip --version
pip 22.0.4 from C:\Users\Attila\AppData\Local\Programs\Python\Python39\lib\site-packages\pip (python 3.9)
PS C:\Users\Attila> py -m pip install netmiko
Collecting netmiko
 Downloading netmiko-4.6.0-py3-none-any.whl (262 kB)
    ━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━ 262.9/262.9 KB 1.6 MB/s eta 0:00:00

Ha letöltött mindent is, akkor győződjünk meg arról egy tesztsorral, ha siker, írja ki, hogy OK

py -c "import netmiko; print('OK')"

Ha ezt kiírta:

összekötjük a router portját, a PC-nek pedig ip-címet, (1.10/24-es) adunk

roter:

conf t
interface g0/0/0
ip address 192.168.1.1 255.255.255.0
no shut
exit

majd SSH-t bekapcsoljuk:

conf t
hostname R1
ip domain-name lab.local

username admin privilege 15 secret cisco123

crypto key generate rsa modulus 2048

ip ssh version 2

line vty 0 4
login local
transport input ssh
exit
end
wr

Majd belépünk Putty-ba a PC-ről:

Csak elsőként az SSH-t állítjuk:

ssh admin@192.168.1.1

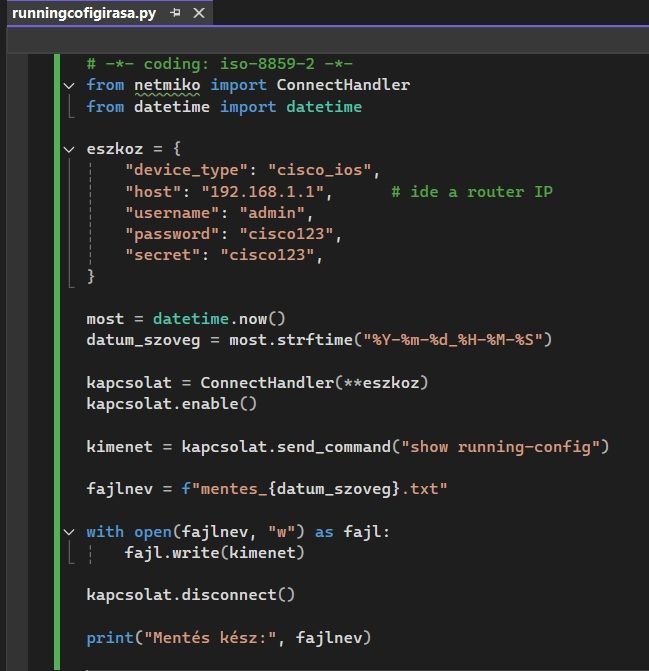

Megírjuk a pythonos programot:

# -*- coding: iso-8859-2 -*-
from netmiko import ConnectHandler
from datetime import datetime

eszkoz = {
   "device_type": "cisco_ios",
   "host": "192.168.1.1",      # ide a router IP
   "username": "admin",
   "password": "cisco123",
   "secret": "cisco123",
}

most = datetime.now()
datum_szoveg = most.strftime("%Y-%m-%d_%H-%M-%S")

kapcsolat = ConnectHandler(**eszkoz)
kapcsolat.enable()

kimenet = kapcsolat.send_command("show running-config")

fajlnev = f"mentes_{datum_szoveg}.txt"

with open(fajlnev, "w") as fajl:
   fajl.write(kimenet)

kapcsolat.disconnect()

print("Mentés kész:", fajlnev)

//Nekem ki kellett kapcsolni a PC tűzfalát, illetve nem a prog mappába mentette, hanem ide:

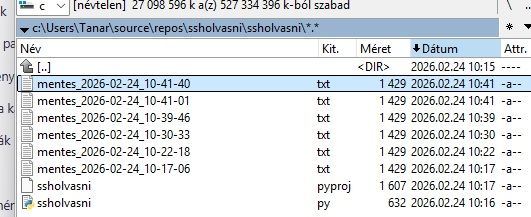

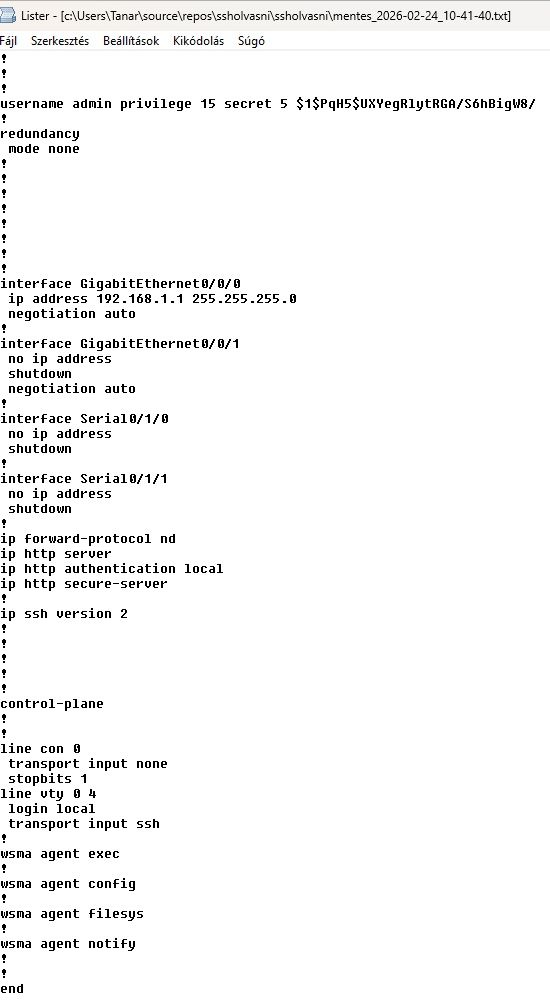

A megnyitott fájl:

Videó felépítés – Vizsgaremek bemutató

Bevezetés (30–40 mp)

„A hálózat két telephelyből áll.
Az A épületben adminisztráció és belső hálózat,
a B épületben felhasználói és szerver infrastruktúra található.”

Mutasd: teljes topológia eszköznevek

Eszközök bemutatása (1 perc)

Mutasd sorban:

A épület:

2960 switchek (redundáns kapcsolat)

Router

ASA

PC-k

Windows szerver

B épület:

Switch

Router

Linux szerver

SOHO router

kliensek

Közben mondd:

„A switchek redundáns topológiában működnek, STP biztosítja a hurkok elkerülését.”

VLAN bemutatás (1–1,5 perc)

Mutasd:

show vlan brief

Magyarázat:

VLAN 50 – Gazdaság

VLAN 60 – Admin / Szerver

VLAN 99 – Menedzsment

Majd:

show interfaces trunk

Mondd:

„A trunk portok több VLAN-t továbbítanak a switchek között.”

STP demonstráció (30 mp)

Mutasd show spanning-tree

Húzz ki egy kábelt

Mutasd hogyan vált át a blocking port

Mondd:

„Az RSTP biztosítja a gyors konvergenciát.”

OSPF bemutatás (1 perc)

Routeren:

show ip ospf neighbor

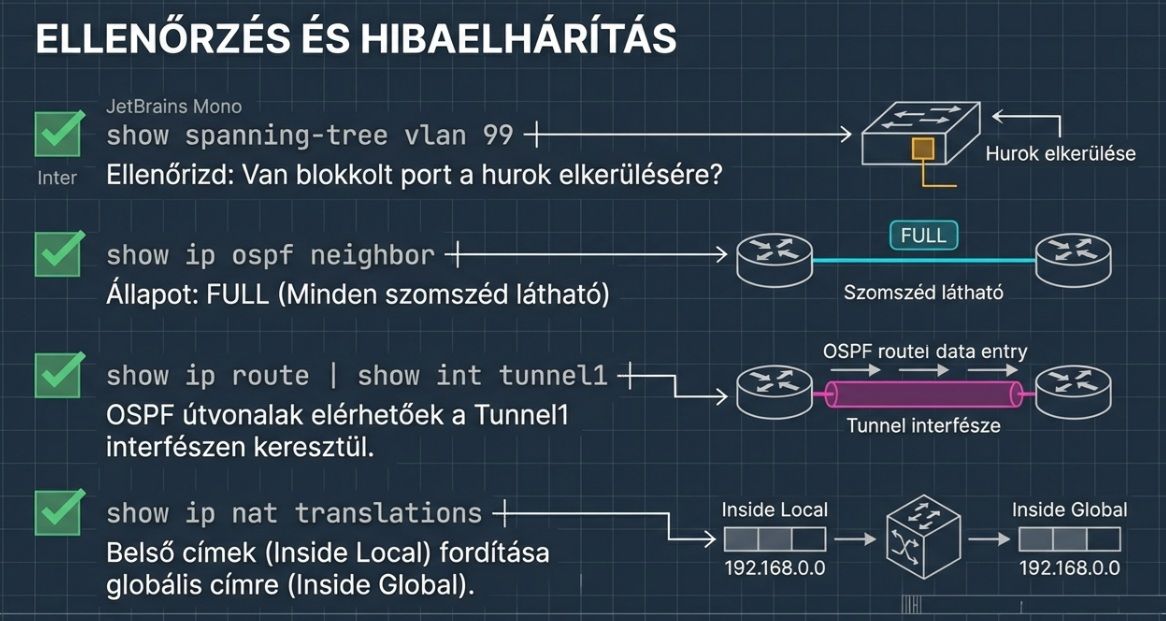

show ip route

Magyarázat:

„Az OSPF dinamikusan tanulja a hálózatokat, biztosítva a redundáns útvonalat.”

Mutasd az „O” jelölést a routing táblában.

GRE Tunnel

show interface tunnel1

Magyarázat:

„A két telephely között GRE alagút biztosítja a logikai kapcsolatot fizikai közvetlen link nélkül.”

Tesztelés

VLAN-on belüli ping

 Python automatizálás (30–40 mp)

Mutasd:

py ssholvasni.py

Majd:

a generált .txt fájlt

running-config részletet

Mondd:

„A Python script SSH kapcsolaton keresztül automatikusan archiválja a konfigurációt.”

Felvételi javaslat

Használj: OBS Studio (ingyenes)

3–5 perc hossz

folyamatos narráció: Ebből ollózz---------------------------------

A bemutatott hálózat két logikai telephelyből áll, amelyek redundáns és dinamikus működésre lettek tervezve.
Az A épületben található a központi infrastruktúra, míg a B épület a felhasználói és szerver oldalt reprezentálja.

Az A épületben három darab Cisco 2960-as switch működik, amelyek redundáns topológiában kapcsolódnak egymáshoz. A hurkok elkerülését a Spanning Tree protokoll biztosítja. A rendszer Rapid STP módban működik, így egy aktív kapcsolat megszakadása esetén a tartalék link néhány másodpercen belül forwarding állapotba kerül. Ez biztosítja a folyamatos hálózati rendelkezésre állást.

A hálózat VLAN-okkal szegmentált.
A VLAN 50 a gazdasági részleg eszközeit tartalmazza,
a VLAN 60 az adminisztrációs és szerver oldali eszközöket,
míg a VLAN 99 menedzsment célokat szolgál.

A VLAN-ok közötti forgalmat a router végzi, úgynevezett inter-VLAN routing segítségével. A switchek közötti kapcsolat trunk módú, így több VLAN forgalma is továbbításra kerül az összekötő linkeken.

Az A épületben található továbbá egy ASA tűzfal, amely az adminisztrációs hálózatot védi, valamint egy Windows szerver, amely belső szolgáltatásokat biztosít.

A B épületben egy külön switch és router működik. Itt helyezkednek el a kliensgépek, valamint egy Linux szerver. A B telephely és a központi hálózat között dinamikus útvonalválasztást az OSPF protokoll biztosítja.

Az OSPF lehetővé teszi, hogy a routerek automatikusan megosszák egymással a hálózati információkat. Ennek eredményeként a routing tábla dinamikusan frissül, és egy esetleges útvonal kiesése esetén a rendszer alternatív útvonalat választ.

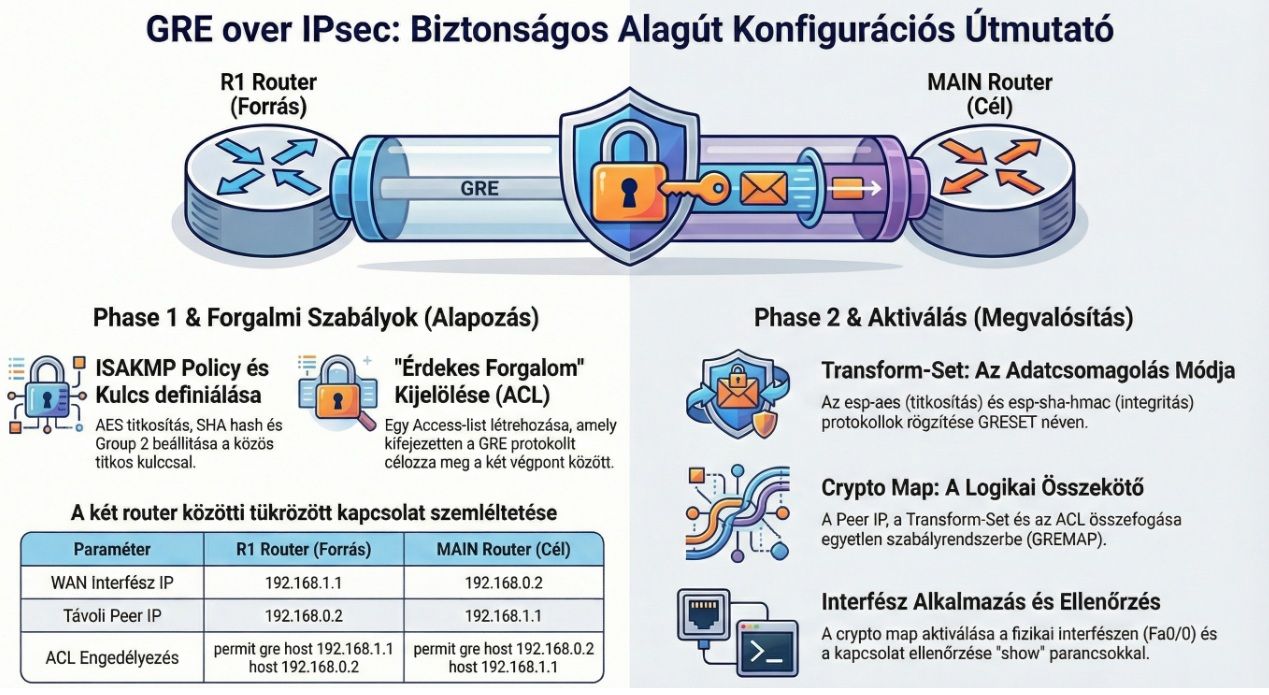

A két telephely között GRE alagút is kialakításra került. Ez egy logikai, virtuális kapcsolat, amely lehetővé teszi a távoli hálózatok közötti kommunikációt közvetlen fizikai összeköttetés nélkül. A tunnel interfész segítségével a forgalom titkosítatlan IP csomagként kerül továbbításra a külső hálózaton keresztül.

A rendszer működését több teszttel ellenőriztem.
VLAN-on belüli kommunikáció esetén a kliensek sikeresen elérik egymást.
Inter-VLAN forgalom esetén a router biztosítja a megfelelő útvonalválasztást.
Az OSPF szomszédsági állapot stabil, a routing tábla tartalmazza a dinamikusan tanult hálózatokat.

A hálózat automatizálásának demonstrálására egy Python alapú scriptet készítettem. A program SSH kapcsolaton keresztül csatlakozik a routerhez, lekéri a futó konfigurációt, és dátummal ellátva szöveges fájlba menti azt. Ez lehetővé teszi a konfigurációk archiválását és a verziókövetést.

Összességében a rendszer szegmentált, redundáns és dinamikus routingot alkalmaz. A VLAN struktúra logikai elkülönítést biztosít, a Spanning Tree a hurokmentes működést garantálja, az OSPF a skálázható útvonalválasztást valósítja meg, míg a Python alapú automatizálás a hálózat üzemeltetését támogatja.

A megvalósított topológia megfelel egy kis- vagy középvállalati környezet követelményeinek, ahol fontos a rendelkezésre állás, a biztonság és az egyszerű bővíthetőség.
