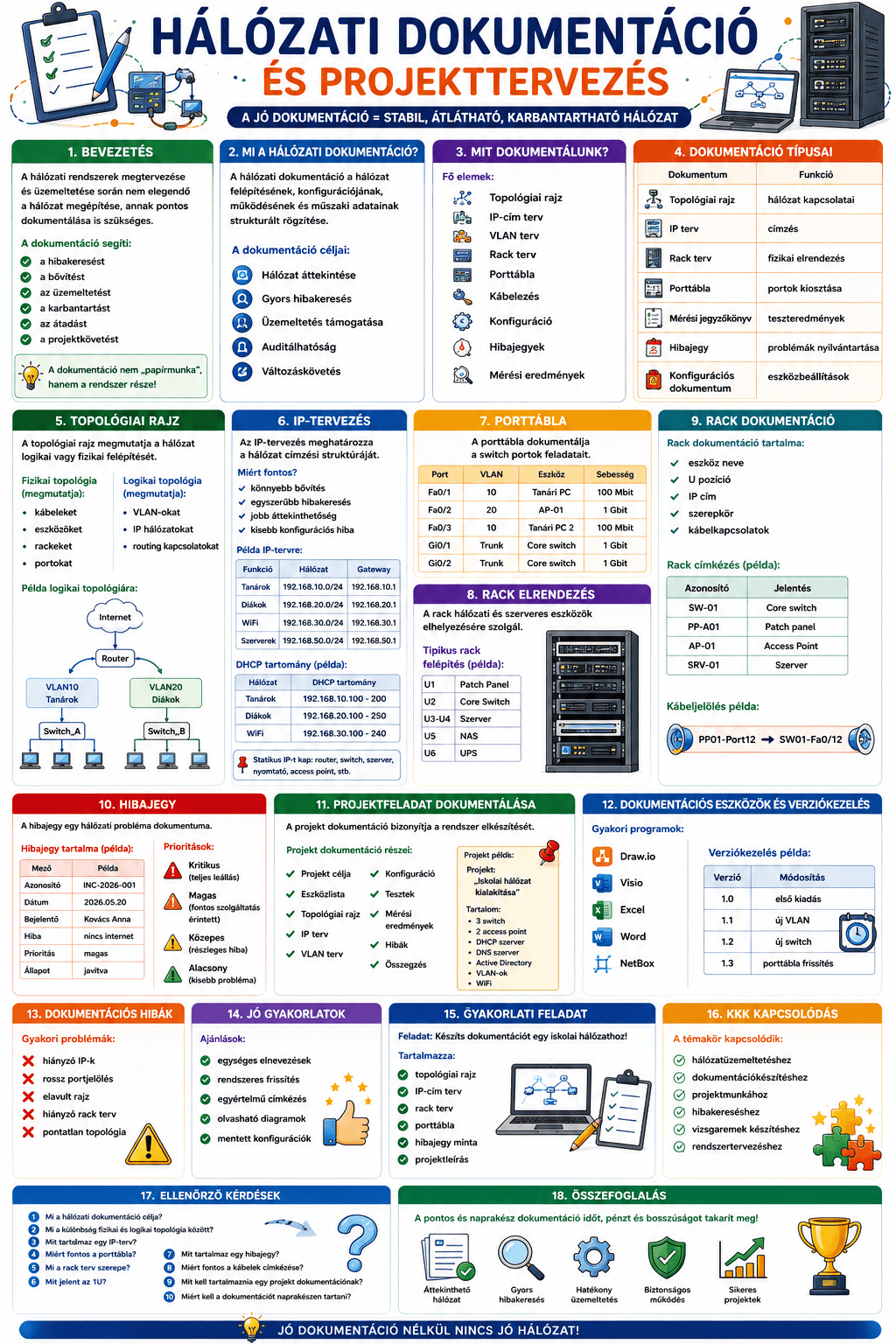

Hálózati dokumentáció és projekttervezés
Bevezetés
A hálózati rendszerek megtervezése és üzemeltetése során:
- nem elegendő a hálózat megépítése,
- annak pontos dokumentálása is szükséges.
A dokumentáció segíti:
- a hibakeresést
- a bővítést
- az üzemeltetést
- a karbantartást
- az átadást
- a projektkövetést
A technikusi munkában a dokumentáció nem „papírmunka”, hanem a rendszer része.
Mert egy hálózatnál a „fejből tudom, melyik kábel hova megy” mondat rendszerint néhány hónap múlva fordul át „ki a fene kötötte ezt így?” állapotba.
Mi a hálózati dokumentáció?
A hálózati dokumentáció:
- a hálózat felépítésének
- konfigurációjának
- működésének
- és műszaki adatainak
strukturált rögzítése.
A dokumentáció céljai
Fontos:
- hálózat áttekintése
- gyors hibakeresés
- üzemeltetés támogatása
- auditálhatóság
- változáskövetés
Mit dokumentálunk?
Fő elemek:
- topológiai rajz
- IP-cím terv
- VLAN terv
- rack terv
- porttábla
- kábelezés
- konfiguráció
- hibajegyek
- mérési eredmények
Hálózati dokumentáció típusai
| Dokumentum | Funkció |
|---|---|
| Topológiai rajz | hálózat kapcsolatai |
| IP terv | címzés |
| Rack terv | fizikai elrendezés |
| Porttábla | portok kiosztása |
| Mérési jegyzőkönyv | teszteredmények |
| Hibajegy | problémák nyilvántartása |
| Konfigurációs dokumentum | eszközbeállítások |
Topológiai rajz
A topológiai rajz:
- megmutatja a hálózat logikai vagy fizikai felépítését.

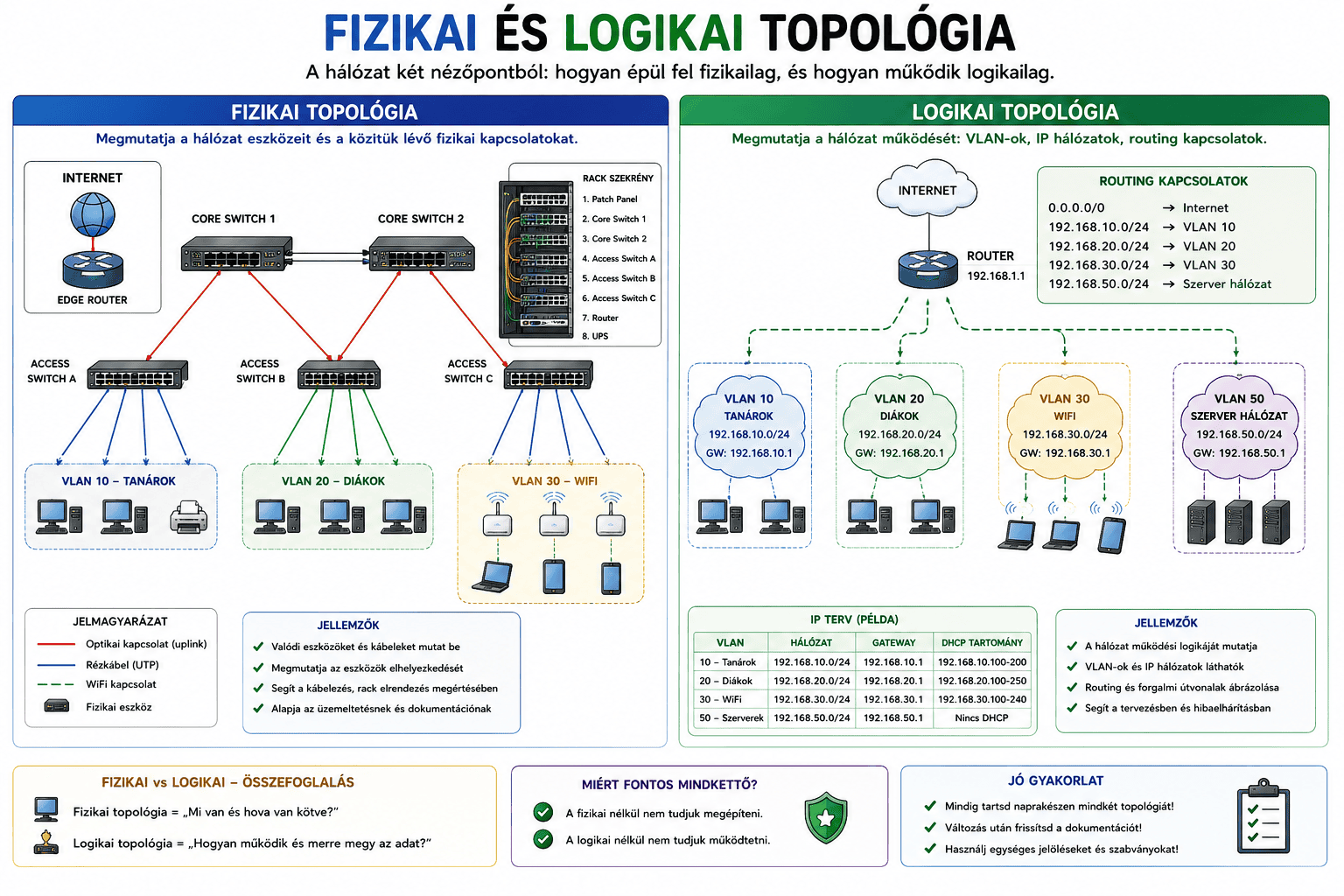

Fizikai topológia
Megmutatja:
- kábeleket
- eszközöket
- rackeket
- portokat
Logikai topológia
Megmutatja:
- VLAN-okat
- IP hálózatokat
- routing kapcsolatokat
Példa logikai topológiára
IP-tervezés
Az IP-tervezés:
- meghatározza
a hálózat címzési struktúráját.
Miért fontos?
Előnyök:
- könnyebb bővítés
- egyszerűbb hibakeresés
- jobb áttekinthetőség
- kisebb konfigurációs hiba
IP-terv részei
Dokumentálandó:
- hálózat
- subnet
- gateway
- DHCP tartomány
- fix IP-k
- VLAN-ok
Példa IP-tervre
| Funkció | Hálózat | Gateway |
|---|---|---|
| Tanárok | 192.168.10.0/24 | 192.168.10.1 |
| Diákok | 192.168.20.0/24 | 192.168.20.1 |
| WiFi | 192.168.30.0/24 | 192.168.30.1 |
| Szerverek | 192.168.50.0/24 | 192.168.50.1 |
DHCP terv
A DHCP kiosztást is dokumentálni kell.
Példa:
| Hálózat | DHCP tartomány |
|---|---|
| Tanárok | 192.168.10.100-200 |
| Diákok | 192.168.20.100-250 |
| WiFi | 192.168.30.100-240 |
Statikus címek
Általában fix IP-t kap:
- router
- switch
- szerver
- nyomtató
- access point
Porttábla
A porttábla:
- dokumentálja
a switch portok feladatait.
Porttábla példa
| Port | VLAN | Eszköz | Sebesség |
|---|---|---|---|
| Fa0/1 | 10 | Tanári PC | 100 Mbit |
| Fa0/2 | 20 | AP-01 | 1 Gbit |
| Gi0/1 | Trunk | Core switch | 1 Gbit |
Rack elrendezés
A rack:
- hálózati és szerveres eszközök
elhelyezésére szolgál.
Rack Unit
A magasság mértékegysége: 1U = 4,445 cm
Tipikus rack felépítés
U1 Patch Panel
U2 Core Switch
U3-U4 Szerver
U5 NAS
U6 UPS
Rack dokumentáció
Tartalmazza:
- eszköz neve
- U pozíció
- IP cím
- szerepkör
- kábelkapcsolatok
Rack címkézés
Minden elemet jelölni kell.
Példa:
| Azonosító | Jelentés |
|---|---|
| SW-01 | Core switch |
| PP-A01 | Patch panel |
| AP-01 | Access Point |
| SRV-01 | Szerver |
Kábeljelölés
Példa: PP01-Port12 → SW01-Fa0/12
Hibajegy
A hibajegy:
- egy hálózati probléma dokumentuma.
Hibajegy tartalma
| Mező | Példa |
|---|---|
| Azonosító | INC-2026-001 |
| Dátum | 2026.05.20 |
| Bejelentő | Kovács Anna |
| Hiba | nincs internet |
| Prioritás | magas |
| Állapot | javítva |
Prioritások
| Szint | Jelentés |
|---|---|
| Kritikus | teljes leállás |
| Magas | fontos szolgáltatás érintett |
| Közepes | részleges hiba |
| Alacsony | kisebb probléma |
Projektfeladat dokumentálása
A projekt dokumentáció:
- bizonyítja
a rendszer elkészítését.
Projekt dokumentáció részei
Kötelező elemek:
- Projekt célja
- Eszközlista
- Topológiai rajz
- IP terv
- VLAN terv
- Konfiguráció
- Tesztek
- Mérési eredmények
- Hibák
- Összegzés
Projekt dokumentáció példa
Projekt:
„Iskolai hálózat kialakítása”
Tartalom:
- 3 switch
- 2 access point
- DHCP szerver
- DNS szerver
- Active Directory
- VLAN-ok
- WiFi
Dokumentációs eszközök
Gyakoribb programok:
- Draw.io
- Visio
- Excel
- Word
- NetBox
Verziókezelés
Nagyobb rendszereknél:
- dokumentációs verziót kell vezetni.
Példa:
| Verzió | Módosítás |
|---|---|
| 1.0 | első kiadás |
| 1.1 | új VLAN |
| 1.2 | új switch |
Dokumentációs hibák
Gyakori problémák:
- hiányzó IP-k
- rossz portjelölés
- elavult rajz
- hiányzó rack terv
- pontatlan topológia
Jó gyakorlatok
Ajánlások:
- egységes elnevezések
- rendszeres frissítés
- egyértelmű címkézés
- olvasható diagramok
- mentett konfigurációk
Gyakorlati feladat
Feladat:
Készíts dokumentációt egy iskolai hálózathoz.
Tartalmazza:
- topológiai rajz
- IP-cím terv
- rack terv
- porttábla
- hibajegy minta
- projektleírás
