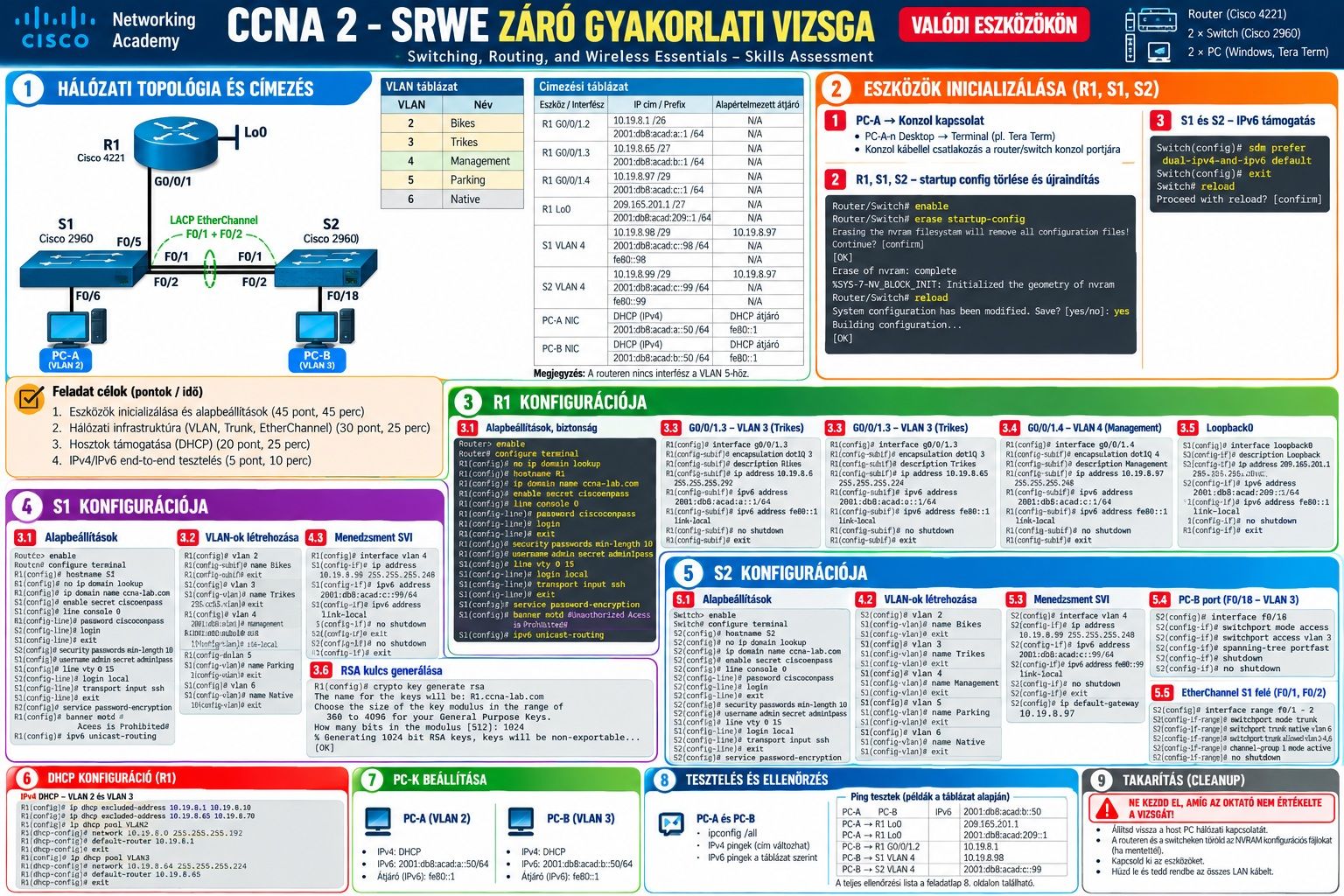

Teljes gyakorlati megoldás valódi Cisco-eszközökön, lépésről lépésre

Feladat: Egy kisvállalati hálózat kialakítása egy Cisco 4221 routerrel, két Cisco 2960 switchcsel és két Windows számítógéppel.

Úgy haladunk végig rajta, mintha most ülnél le a vizsgán az eszközök elé. A fizikai kábelezéstől kezdve a konfiguráláson át egészen az utolsó pingtesztig.

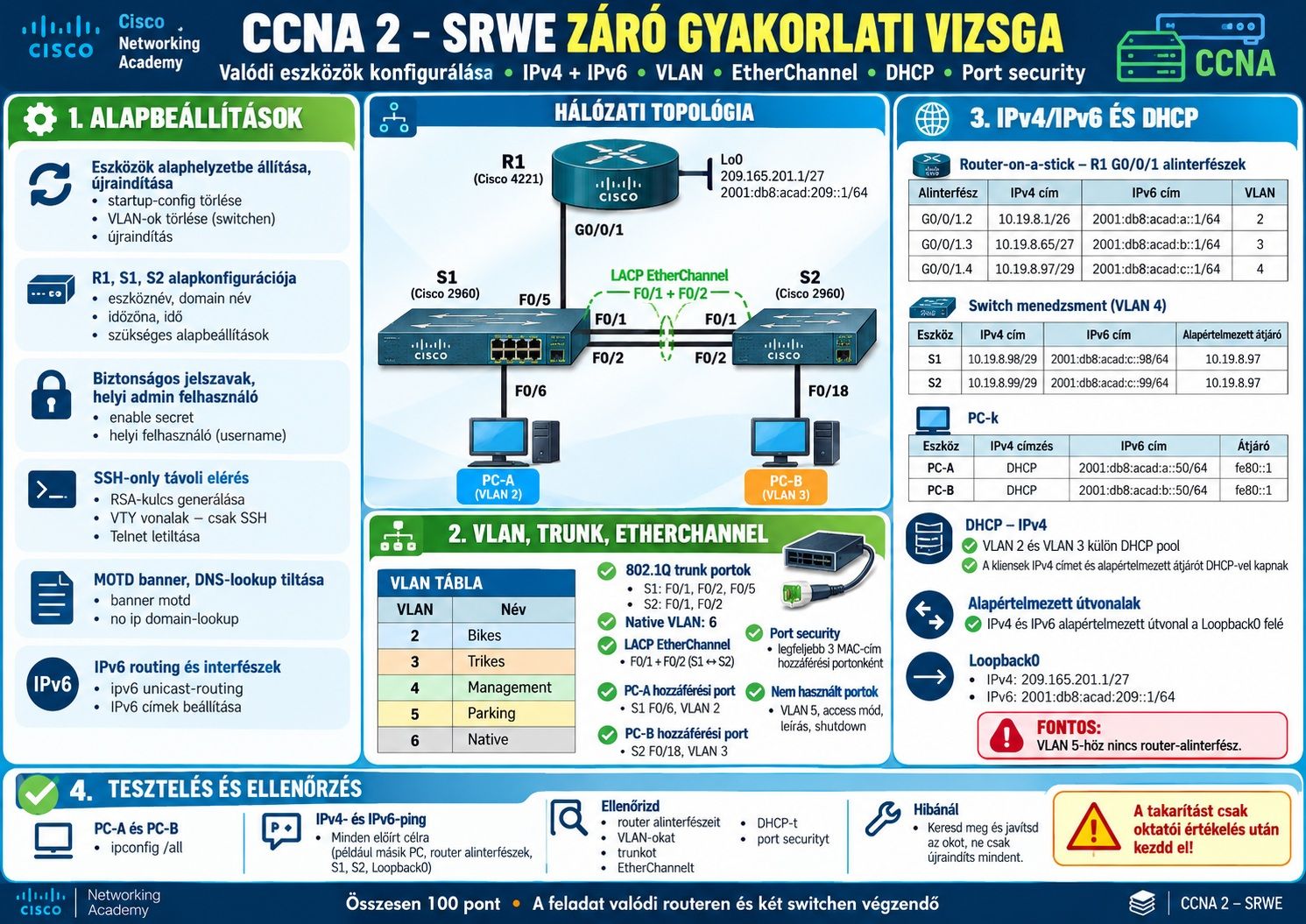

1. A VIZSGAHÁLÓZAT FELÉPÍTÉSE

1.1. Szükséges eszközök

A két switch között két párhuzamos kapcsolatot alakítunk ki, amelyekből később EtherChannel lesz.

A konzolkábel nem hálózati adatforgalmat továbbít, hanem az eszközök konfigurálására szolgál.

1.2. Fizikai kábelezés

A pontos portkiosztás:

Miért van két kábel a switchek között?

Az EtherChannel több fizikai Ethernet-kapcsolatot egyetlen logikai kapcsolatként kezel.

Előnyei:

• Nagyobb összesített sávszélesség.
• Redundancia.
• A Spanning Tree egyetlen logikai kapcsolatként kezeli.
• Egy kábel meghibásodása esetén a másik tovább működhet.

A feladatban a LACP protokollt használjuk.

2. KONZOLKAPCSOLAT LÉTREHOZÁSA

A valódi Cisco-eszközöket kezdetben konzolon keresztül konfiguráljuk.

2.1. Konzolkábel csatlakoztatása

1. Kapcsold be a routert és a switcheket.
2. Csatlakoztasd a konzolkábelt a PC-A számítógéphez.
3. A kábel másik végét csatlakoztasd az R1 router CONSOLE portjához.
4. Indítsd el a Tera Term programot.

Ha USB–Console kábelt használsz, a Windows Eszközkezelőben ellenőrizd, melyik COM-portot kapta.

Például: USB Serial Port (COM3)

A Tera Term programban válaszd a megfelelő soros portot.

Soros kapcsolat beállításai:

Nyomj Entert.

Meg kell jelennie: Router>

Ugyanezt a módszert használjuk majd S1 és S2 konfigurálásához is.

Megjegyzés: A COM-port száma a Windows által kiosztott értéktől függ. A COM3 csak példa.

3. ELSŐ FELADAT – ESZKÖZÖK ALAPHELYZETBE ÁLLÍTÁSA

Érintett eszközök: R1, S1, S2

A feladat szerint törölni kell a korábbi konfigurációkat.

3.1. R1 router törlése

A router konzolján:

enable
erase startup-config

A megerősítő kérdésnél nyomj Entert.

Ezután:

reload

Ha megkérdezi:

System configuration has been modified.
Save? [yes/no]:

Válasz:

no

Miért nem yes?

Mert a korábbi konfigurációt törölni akarjuk. A feltöltött segédanyagban szereplő yes válasz ebben a helyzetben félrevezető.

Újraindulás után, ha megjelenik:

Would you like to enter the initial
configuration dialog? [yes/no]:

Válasz:

no

3.2. S1 és S2 törlése

Mindkét switchen:

enable
erase startup-config

A korábbi VLAN-adatbázist is törölni kell.

Ha létezik a vlan.dat fájl:

delete flash:vlan.dat

Ezután:

reload

Ne mentsd vissza a régi konfigurációt.

Figyelem: A vlan.dat törlésének konkrét parancsa kiegészítés a segédanyaghoz. Az eredeti feladat a VLAN-ok törlését előírja, de a parancsgyűjtemény nem részletezi ezt.

3.3. IPv6 támogatás bekapcsolása a switcheken

A 2960-as switcheken szükség lehet az IPv6-ot támogató SDM-sablon kiválasztására.

S1-en:

enable
configure terminal

sdm prefer dual-ipv4-and-ipv6 default

end
reload

S2-n ugyanez:

enable
configure terminal

sdm prefer dual-ipv4-and-ipv6 default

end
reload

A parancs elfogadása a konkrét IOS-verziótól függ.

Ha a switch nem ismeri fel, ellenőrizd:

show sdm prefer

Ellenőrzési pont: A hivatalos feladat szerint az inicializálást az oktatónak ellenőriznie kell, mielőtt továbbléptek.

4. MÁSODIK FELADAT – R1 ROUTER ALAPKONFIGURÁCIÓJA

Most a routert konfiguráljuk.

A konzolkábelt csatlakoztasd R1-hez.

4.1. Konfigurációs mód

enable
configure terminal

4.2. DNS-keresés kikapcsolása

no ip domain lookup

Ez megakadályozza, hogy a router egy elgépelt parancsot DNS-névként próbáljon feloldani.

4.3. Eszköznév beállítása

hostname R1

A prompt megváltozik:

R1(config)#

4.4. Tartománynév beállítása

ip domain name ccna-lab.com

Erre az SSH-konfigurációnál is szükség van.

4.5. Privilegizált mód jelszava

enable secret ciscoenpass

4.6. Konzoljelszó

line console 0

password ciscoconpass

login

exit

4.7. Minimális jelszóhossz

security passwords min-length 10

A feladat legalább tíz karakteres jelszavakat követel meg.

4.8. Helyi rendszergazdai felhasználó

username admin secret admin1pass

Felhasználónév:

admin

Jelszó:

admin1pass

4.9. SSH hozzáférés

line vty 0 15

login local

transport input ssh

exit

Ez azt jelenti, hogy a távoli bejelentkezéshez a helyi felhasználói adatbázist használjuk, és csak SSH-kapcsolatot engedélyezünk.

4.10. Jelszavak titkosítása

service password-encryption

4.11. MOTD banner

banner motd #Unauthorized Access is Prohibited#

4.12. IPv6 routing engedélyezése

ipv6 unicast-routing

Ez szükséges ahhoz, hogy a router IPv6-csomagokat továbbítson a VLAN-ok között.

4.13. RSA-kulcs létrehozása

crypto key generate rsa

Amikor a router megkérdezi a kulcshosszt:

How many bits in the modulus [512]:

Írd be:

1024

A vizsgafeladat 1024 bites kulcsot ír elő. Éles hálózatban ennél erősebb kulcsot alkalmaznánk.

5. R1 – ROUTER-ON-A-STICK KONFIGURÁCIÓ

Most következik a VLAN-ok közötti routing.

A router egyetlen fizikai Ethernet-interfészen keresztül több VLAN forgalmát kezeli.

Ezt nevezzük:

Router-on-a-stick

A fizikai interfész:

GigabitEthernet0/0/1

Ezen négy alinterfészt használunk:

5.1. VLAN 2 konfigurációja

configure terminal

interface GigabitEthernet0/0/1.2

encapsulation dot1Q 2

description Bikes

ip address 10.19.8.1 255.255.255.192

ipv6 address 2001:db8:acad:a::1/64

ipv6 address fe80::1 link-local

exit

Mit állítottunk be?

• VLAN-azonosító: 2
• IPv4-cím: 10.19.8.1
• Maszk: /26
• IPv6-cím: 2001:db8:acad:a::1/64
• IPv6 link-local cím: fe80::1

Ez lesz PC-A alapértelmezett átjárója.

5.2. VLAN 3 konfigurációja

interface GigabitEthernet0/0/1.3

encapsulation dot1Q 3

description Trikes

ip address 10.19.8.65 255.255.255.224

ipv6 address 2001:db8:acad:b::1/64

ipv6 address fe80::1 link-local

exit

Ez lesz PC-B átjárója.

5.3. VLAN 4 – Management

interface GigabitEthernet0/0/1.4

encapsulation dot1Q 4

description Management

ip address 10.19.8.97 255.255.255.248

ipv6 address 2001:db8:acad:c::1/64

ipv6 address fe80::1 link-local

exit

A VLAN 4-et a switchek menedzselésére használjuk.

5.4. VLAN 6 – Native

interface GigabitEthernet0/0/1.6

encapsulation dot1Q 6

description Native

exit

Fontos eltérés: A feltöltött parancsgyűjtemény ezt a konfigurációt tartalmazza. Ugyanakkor a VLAN 6 natív VLAN-ként szerepel a feladatban. Valódi Cisco-eszközön a natív VLAN-hoz tartozó alinterfész helyes 802.1Q-beállítása:

interface GigabitEthernet0/0/1.6
encapsulation dot1Q 6 native

A native kulcsszó hiányzik a segédanyagból. A működő natív VLAN-konfigurációhoz ezt célszerű használni.

5.5. Fizikai interfész bekapcsolása

interface GigabitEthernet0/0/1

no shutdown

exit

Ez különösen fontos.

Ha a fizikai interfész le van tiltva, az alinterfészek sem tudnak forgalmat továbbítani.

5.6. Loopback0 konfigurálása

interface Loopback0

description Loopback

ip address 209.165.201.1 255.255.255.224

ipv6 address 2001:db8:acad:209::1/64

ipv6 address fe80::1 link-local

exit

A Loopback0 egy logikai interfész, amelyet a feladatban az útvonalak és a kapcsolati tesztek céljaként használunk.

6. S1 SWITCH ALAPKONFIGURÁCIÓJA

Most a konzolkábelt helyezd át az S1 switchre.

6.1. Eszköznév és biztonság

enable
configure terminal

no ip domain lookup

hostname S1

ip domain name ccna-lab.com

enable secret ciscoenpass

line console 0
password ciscoconpass
login
exit

username admin secret admin1pass

line vty 0 15
login local
transport input ssh
exit

service password-encryption

banner motd #Unauthorized Access is Prohibited#

crypto key generate rsa

RSA-kulcshossz:

1024

6.2. VLAN-ok létrehozása

vlan 2
name Bikes

vlan 3
name Trikes

vlan 4
name Management

vlan 5
name Parking

vlan 6
name Native

exit

Ellenőrzés:

do show vlan brief

A VLAN-listában meg kell jelenniük az új VLAN-oknak.

6.3. S1 menedzsment IP-címe

interface vlan 4

description Management Interface

ip address 10.19.8.98 255.255.255.248

ipv6 address 2001:db8:acad:c::98/64

ipv6 address fe80::98 link-local

no shutdown

exit

Alapértelmezett átjáró:

ip default-gateway 10.19.8.97

7. S1 – TRUNK KONFIGURÁCIÓ

Az S1 switchen három trunkport szükséges:

• F0/1
• F0/2
• F0/5

7.1. F0/1 és F0/2

interface range FastEthernet0/1-2

switchport mode trunk

switchport trunk native vlan 6

switchport trunk allowed vlan 2-6

exit

A Cisco 2960-as switcheken a trunk alapértelmezett 802.1Q-kapszulázást használ.

Ezért a következő parancsot a 2960 gyakran nem fogadja el:

switchport trunk encapsulation dot1q

A feltöltött jegyzet is jelzi, hogy ezt csak az azt támogató switchen kell használni.

7.2. F0/5 – Router felé

interface FastEthernet0/5

switchport mode trunk

switchport trunk native vlan 6

switchport trunk allowed vlan 2-6

exit

Ez a port csatlakozik R1 G0/0/1 interfészéhez.

8. S1 – ETHERCHANNEL

Most az F0/1 és F0/2 interfészekből egy logikai kapcsolatot készítünk.

Protokoll:

LACP – Link Aggregation Control Protocol

Konfiguráció:

interface range FastEthernet0/1-2

channel-group 1 mode active

exit

Ez létrehozza a Port-channel1 interfészt.

A logikai interfész trunkbeállításait is egységesítsük:

interface Port-channel1

switchport mode trunk

switchport trunk native vlan 6

switchport trunk allowed vlan 2-6

exit

Ellenőrzés:

do show etherchannel summary

A megfelelően működő kapcsolatnál a Port-channel mellett jellemzően SU, a tagportok mellett pedig P jelzés látható.

Fontos: A Port-channel1 trunkparancsai működést biztosító kiegészítések. A forrás külön a fizikai portok trunkbeállítását és az LACP-csoport létrehozását írja le.

9. S1 – PC-A PORTJÁNAK BEÁLLÍTÁSA

PC-A az S1 F0/6 portjához csatlakozik.

A VLAN:

VLAN 2 – Bikes

Konfiguráció:

interface FastEthernet0/6

switchport mode access

switchport access vlan 2

switchport port-security

switchport port-security maximum 3

exit

A porton legfeljebb három MAC-cím engedélyezett.

A switchport port-security bekapcsoló parancs a feltöltött segédanyag parancslistájából hiányzik, ezért ezt külön pótoltuk.

10. S1 – NEM HASZNÁLT PORTOK LEZÁRÁSA

A feladat előírja, hogy minden nem használt port:

1. VLAN 5-be kerüljön.
2. Access módba legyen állítva.
3. Kapjon leírást.
4. Legyen letiltva.

10.1. F0/3–F0/4

interface range FastEthernet0/3-4

switchport mode access

switchport access vlan 5

description Unused Interfaces

shutdown

exit

10.2. F0/7–F0/24

interface range FastEthernet0/7-24

switchport mode access

switchport access vlan 5

description Unused Interfaces

shutdown

exit

10.3. Gigabit portok

interface range GigabitEthernet0/1-2

switchport mode access

switchport access vlan 5

description Unused Interfaces

shutdown

exit

11. S2 SWITCH KONFIGURÁCIÓJA

Most a konzolkábelt helyezd át S2-re.

11.1. Alapkonfiguráció

enable
configure terminal

no ip domain lookup

hostname S2

ip domain name ccna-lab.com

enable secret ciscoenpass

line console 0
password ciscoconpass
login
exit

username admin secret admin1pass

line vty 0 15
login local
transport input ssh
exit

service password-encryption

banner motd #Unauthorized Access is Prohibited#

crypto key generate rsa

RSA-kulcshossz:

1024

11.2. VLAN-ok létrehozása

vlan 2
name Bikes

vlan 3
name Trikes

vlan 4
name Management

vlan 5
name Parking

vlan 6
name Native

exit

11.3. Menedzsment IP-cím

interface vlan 4

description Management Interface

ip address 10.19.8.99 255.255.255.248

ipv6 address 2001:db8:acad:c::99/64

ipv6 address fe80::99 link-local

no shutdown

exit

Alapértelmezett átjáró:

ip default-gateway 10.19.8.97

12. S2 – TRUNK ÉS ETHERCHANNEL

12.1. Trunkportok

interface range FastEthernet0/1-2

switchport mode trunk

switchport trunk native vlan 6

switchport trunk allowed vlan 2-6

exit

12.2. EtherChannel létrehozása

interface range FastEthernet0/1-2

channel-group 1 mode active

exit

Port-channel1:

interface Port-channel1

switchport mode trunk

switchport trunk native vlan 6

switchport trunk allowed vlan 2-6

exit

Mindkét switchen active LACP módot használunk.

Ez megfelelő, mert az LACP active–active kapcsolata működő EtherChannelt tud kialakítani.

Ellenőrzés:

do show etherchannel summary

13. S2 – PC-B PORTJÁNAK BEÁLLÍTÁSA

PC-B az S2 F0/18 portjához csatlakozik.

VLAN:

VLAN 3 – Trikes

Konfiguráció:

interface FastEthernet0/18

switchport mode access

switchport access vlan 3

switchport port-security

switchport port-security maximum 3

exit

14. S2 – NEM HASZNÁLT PORTOK

14.1. F0/3–F0/17

interface range FastEthernet0/3-17

switchport mode access

switchport access vlan 5

description Unused Interfaces

shutdown

exit

14.2. F0/19–F0/24

interface range FastEthernet0/19-24

switchport mode access

switchport access vlan 5

description Unused Interfaces

shutdown

exit

14.3. Gigabit portok

interface range GigabitEthernet0/1-2

switchport mode access

switchport access vlan 5

description Unused Interfaces

shutdown

exit

15. HARMADIK FELADAT – DHCP KONFIGURÁCIÓ R1-EN

Most visszatérünk a routerhez.

A feladat szerint a routernek DHCP-szerverként kell működnie.

Két külön DHCP-pool szükséges:

• VLAN 2 – Bikes
• VLAN 3 – Trikes

A feladat szerint mindkét hálózatban kizárólag az utolsó tíz használható IP-cím osztható ki.

15.1. VLAN 2 címtartományának meghatározása

Hálózat:

10.19.8.0/26

Maszk:

255.255.255.192

Használható IP-címek:

10.19.8.1 – 10.19.8.62

Utolsó tíz használható cím:

10.19.8.53 – 10.19.8.62

Ezért kizárjuk:

10.19.8.1 – 10.19.8.52

15.2. VLAN 2 DHCP-konfiguráció

enable
configure terminal

ip dhcp excluded-address 10.19.8.1 10.19.8.52

ip dhcp pool VLAN2-Bikes

network 10.19.8.0 255.255.255.192

default-router 10.19.8.1

domain-name ccna-a.net

exit

15.3. VLAN 3 címtartományának meghatározása

Hálózat:

10.19.8.64/27

Maszk:

255.255.255.224

Használható IP-címek:

10.19.8.65 – 10.19.8.94

Az utolsó tíz használható cím:

10.19.8.85 – 10.19.8.94

Ezért kizárjuk:

10.19.8.65 – 10.19.8.84

15.4. VLAN 3 DHCP-konfiguráció

ip dhcp excluded-address 10.19.8.65 10.19.8.84

ip dhcp pool VLAN3-Trikes

network 10.19.8.64 255.255.255.224

default-router 10.19.8.65

domain-name ccna-b.net

exit

15.5. DHCP ellenőrzése

do show ip dhcp pool

Majd:

do show ip dhcp binding

A binding parancs a ténylegesen kiosztott címeket mutatja. Amíg egyetlen PC sem kért DHCP-címet, a lista üres lehet.

16. R1 – ALAPÉRTELMEZETT ÚTVONALAK

A feladat IPv4 és IPv6 alapértelmezett útvonalat kér a Loopback0 interfész felé.

IPv4:

ip route 0.0.0.0 0.0.0.0 Loopback0

IPv6:

ipv6 route ::/0 Loopback0

Figyelem: Ezek a vizsgafeladat által előírt útvonalak. Valós üzemi hálózatban egy Loopback interfészre mutató alapértelmezett útvonal általában nem megfelelő internetelérési megoldás.

Ellenőrzés:

do show ip route

do show ipv6 route

17. PC-A KONFIGURÁCIÓJA – VALÓDI WINDOWS GÉP

Most már a hálózati kapcsolatokat a számítógépeken állítjuk be.

PC-A az S1 F0/6 portjához csatlakozik.

17.1. IPv4 beállítása

Windows 10/11 alatt:

1. Nyomd meg a Win + R billentyűkombinációt.
2. Írd be:

ncpa.cpl

3. Kattints a megfelelő Ethernet-adapterre jobb gombbal.
4. Tulajdonságok.
5. Internet Protocol Version 4 (TCP/IPv4).
6. Tulajdonságok.
7. Válaszd:

IP-cím automatikus kérése.

A DNS-beállítást is hagyhatod automatikuson, bár a feladat nem kér külön DNS-szerver konfigurálását.

17.2. IPv6 beállítása

Ugyanitt válaszd:

Internet Protocol Version 6 (TCP/IPv6)

Tulajdonságok.

Állítsd be:

A Windows felületén a link-local alapértelmezett átjáró megadása adapter- és rendszerfüggő lehet. Ha a grafikus felület nem fogadja el, előbb ellenőrizd az adapter pontos nevét és a Windows útvonaltábláját. Nem szükséges a PC saját link-local címét kézzel megadni: a forrás csak a globális IPv6-címet és a fe80::1 átjárót határozza meg.

17.3. IPv4-cím kérése

Nyisd meg a parancssort:

ipconfig /renew

Majd:

ipconfig /all

Az IPv4-címnek a következő tartományból kell származnia:

10.19.8.53 – 10.19.8.62

Az alapértelmezett IPv4-átjáró:

10.19.8.1

Ha nem kapsz megfelelő címet, ellenőrizd a DHCP-konfigurációt és az S1 F0/6 portjának VLAN-hozzárendelését.

18. PC-B KONFIGURÁCIÓJA

PC-B az S2 F0/18 portjához csatlakozik.

18.1. IPv4

A PC-B Ethernet-adapterén is állítsd be az automatikus IPv4-címkérést.

Ezután:

ipconfig /renew

18.2. IPv6

18.3. Ellenőrzés

ipconfig /all

Az IPv4-címnek ebből a tartományból kell származnia:

10.19.8.85 – 10.19.8.94

Alapértelmezett IPv4-átjáró:

10.19.8.65

19. NEGYEDIK FELADAT – KAPCSOLATOK TESZTELÉSE

Most ellenőrizzük a hálózat működését.

A feladat IPv4- és IPv6-pingteszteket kér.

19.1. PC-A → R1

PC-A parancssorában:

ping 10.19.8.1

IPv6:

ping -6 2001:db8:acad:a::1

19.2. PC-A → VLAN 3 átjáró

ping 10.19.8.65

ping -6 2001:db8:acad:b::1

19.3. PC-A → Management VLAN

Router:

ping 10.19.8.97

ping -6 2001:db8:acad:c::1

S1:

ping 10.19.8.98

ping -6 2001:db8:acad:c::98

S2:

ping 10.19.8.99

ping -6 2001:db8:acad:c::99

19.4. PC-A → PC-B

IPv6: ping -6 2001:db8:acad:b::50

IPv4 esetén a PC-B tényleges DHCP-címét kell használni.

Például, ha PC-B a 10.19.8.85 címet kapta: ping 10.19.8.85

Ez csak példa, nem előre meghatározott cím.

19.5. PC-A → Loopback0 ping 209.165.201.1 ping -6 2001:db8:acad:209::1

19.6. PC-B-ről végzendő tesztek

PC-B-ről is ellenőrizd az összes, a hivatalos feladatlap 7–8. oldalán szereplő célt.

Ha valamelyik ping nem működik, ne kezdj azonnal mindent újrakonfigurálni. Először azonosítsd, melyik hálózati rétegben van a hiba.

20. HIBAKERESÉS VALÓDI CISCO-ESZKÖZÖKÖN

20.1. Fizikai interfészek ellenőrzése

R1:

• show ip interface brief
• show ipv6 interface brief

A G0/0/1 interfésznek működő fizikai kapcsolat esetén up/up állapotúnak kell lennie.

Ha  administratively down, akkor:

• configure terminal

  interface GigabitEthernet0/0/1

  no shutdown

20.2. VLAN-ok ellenőrzése

S1 és S2: show vlan brief

Ellenőrizd:

• VLAN 2 létezik.
• VLAN 3 létezik.
• VLAN 4 létezik.
• VLAN 5 létezik.
• VLAN 6 létezik.
• S1 F0/6 a VLAN 2-ben van.
• S2 F0/18 a VLAN 3-ban van.

20.3. Trunkok ellenőrzése: show interfaces trunk

Ellenőrizd:

• S1 F0/5 trunk.
• Az EtherChannel logikai kapcsolata trunk.
• Native VLAN: 6.
• Engedélyezett VLAN-ok: 2–6.

20.4. EtherChannel ellenőrzése: show etherchannel summary

A Port-channel1 mellett a megfelelő állapot: Po1(SU)

A fizikai portok mellett: Fa0/1(P) Fa0/2(P)

A pontos megjelenés az IOS-verziótól függ.

20.5. Port security ellenőrzése

S1: show port-security interface FastEthernet0/6

S2: show port-security interface FastEthernet0/18

Ellenőrizd, hogy a port security engedélyezett-e, és a maximális MAC-címek száma 3.

20.6. DHCP ellenőrzése

R1: show

• ip dhcp binding
• show ip dhcp pool

Ha PC-A vagy PC-B nem kap címet, ellenőrizd a DHCP-poolt, az alinterfész címét, az access VLAN-t és a trunkkapcsolatokat.

20.7. IPv6 ellenőrzése

R1:

• show ipv6 interface brief
• show ipv6 route

PC-A és PC-B: ipconfig /all

Ellenőrizd a globális IPv6-címet és az alapértelmezett átjárót.

Ha az IPv6-ping nem működik, különösen fontos ellenőrizni az ipv6 unicast-routing beállítást R1-en.

21. KONFIGURÁCIÓK MENTÉSE

A konfiguráció ellenőrzése után az eszközökön: copy running-config startup-config

A mentés megőrzi a beállításokat újraindítás után.

Vizsgaszempont: A feladatlap nem ír elő külön mentési pontot. A mentés előtt kövesd az oktató utasítását, mert a vizsga végén a konfigurációk törlése is szerepel.

22. ÖTÖDIK FELADAT – TAKARÍTÁS

Ezt kizárólag az oktató engedélyével szabad elkezdeni!

A hivatalos feladatlap szerint:

1. Várd meg a vizsga értékelését.
2. Állítsd vissza a PC-k eredeti hálózati beállításait.
3. Kapcsold ki a számítógépeket.
4. Töröld a router és a switchek mentett NVRAM-konfigurációját.
5. Kapcsold ki az eszközöket.
6. Húzd ki a LAN-kábeleket.
7.  Rendezetten tedd el a kábeleket.

A konfiguráció törlésére: erase startup-config

A switcheken a VLAN-adatbázis törlésére is szükség lehet, az oktató utasítása szerint.

23. TELJES VIZSGA-ELLENŐRZŐ LISTA

24. FONTOS ELTÉRÉSEK A FELTÖLTÖTT SEGÉDANYAGBAN

A parancsgyűjtemény több helyen nem teljes. Ezeket érdemes előre tisztázni, mert valódi eszközön egy hiányzó parancs is elég ahhoz, hogy a hálózat ne működjön.

A lényeg

A vizsga során nem a Packet Tracer automatikus értékelője fogja megmutatni, hogy melyik parancs hiányzik. A valódi eszközökön neked kell ellenőrizned a fizikai kapcsolatokat, az interfészek állapotát, a VLAN-hozzárendeléseket, az EtherChannelt, a DHCP-t és a két IP-protokoll működését.

A legfontosabb ellenőrző parancsok:

show ip interface brief
show ipv6 interface brief
show vlan brief
show interfaces trunk
show etherchannel summary
show port-security
show ip dhcp binding
show ip route
show ipv6 route

A hálózat akkor tekinthető késznek, ha PC-A és PC-B megkapja a megfelelő DHCP-címet, a két VLAN között működik az IPv4- és IPv6-kommunikáció, elérhetők a switchek menedzsmentcímei és a Loopback0, valamint a hivatalos feladatlap összes előírt pingtesztje sikeres.
