Mire jók ezek a LED-ek?

A Cisco switch-ek LED-jei arra valók, hogy ránézésre megmondd, él-e még az eszköz, vagy már csak dísznek van a rackben.

Tipikus LED-ek és jelentésük

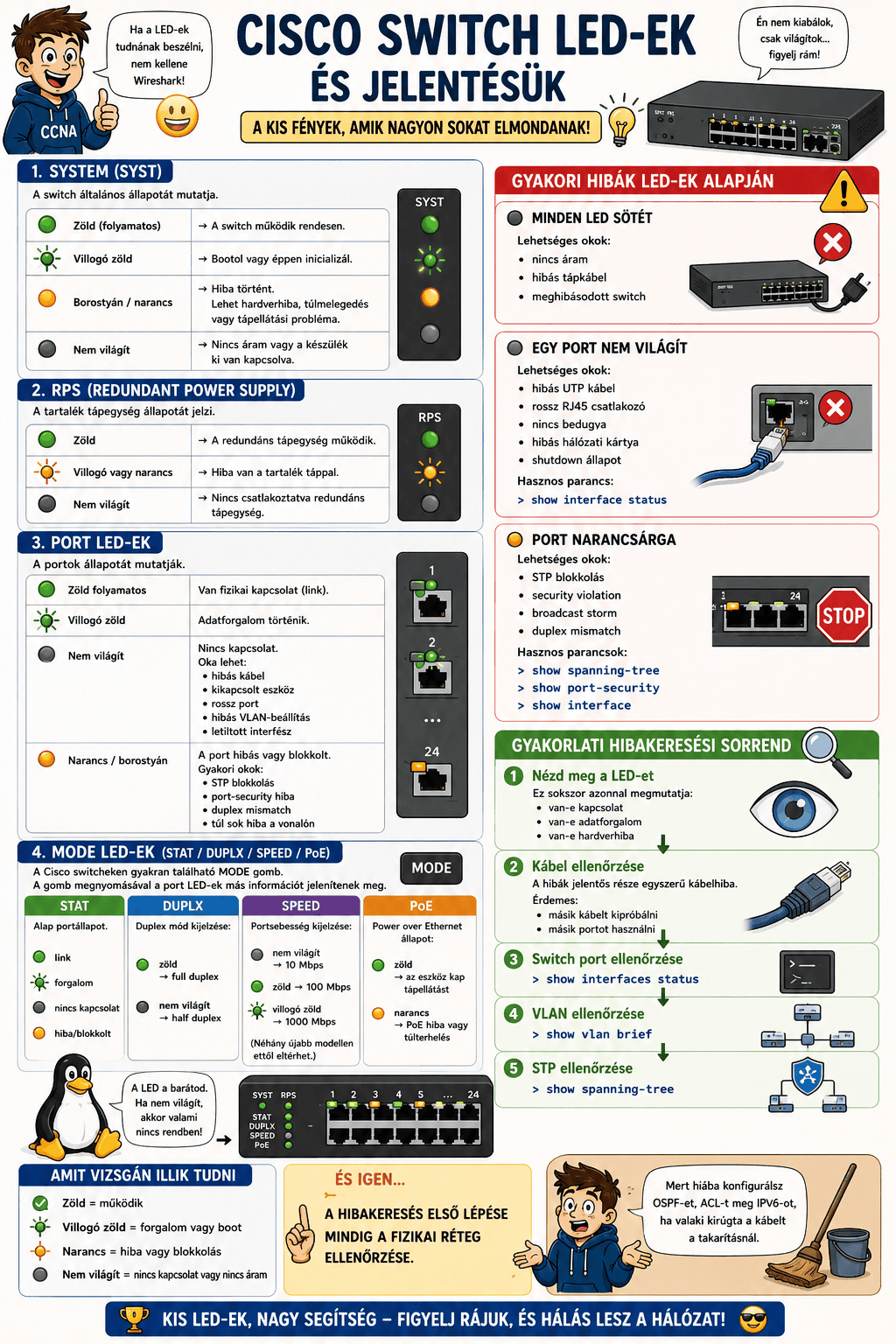

Cisco switch LED-ek és jelentésük

Tipikus LED-ek és jelentésük

1. System (SYST)

A switch általános állapotát mutatja.

• Zöld (folyamatos)
  → A switch működik rendesen.
• Villogó zöld
  → Bootol vagy éppen inicializál.
• Borostyán / narancs
  → Hiba történt.
  Lehet hardverhiba, túlmelegedés vagy tápellátási probléma.
• Nem világít
  → Nincs áram vagy a készülék ki van kapcsolva.

2. RPS (Redundant Power Supply)

A tartalék tápegység állapotát jelzi.

• Zöld
  → A redundáns tápegység működik.
• Villogó vagy narancs
  → Hiba van a tartalék táppal.
• Nem világít
  → Nincs csatlakoztatva redundáns tápegység.

3. Port LED-ek

A portok állapotát mutatják.

• Zöld folyamatos
  → Van fizikai kapcsolat (link).
• Villogó zöld
  → Adatforgalom történik.

Nem világít
→ Nincs kapcsolat.

Oka lehet:

• hibás kábel
• kikapcsolt eszköz
• rossz port
• hibás VLAN-beállítás
• letiltott interfész

Narancs / borostyán
→ A port hibás vagy blokkolt.

Gyakori okok:

• STP blokkolás
• port-security hiba
• duplex mismatch
• túl sok hiba a vonalon

4. Mode LED-ek (STAT / DUPLX / SPEED / PoE)

A Cisco switcheken gyakran található MODE gomb.
A gomb megnyomásával a port LED-ek más információt jelenítenek meg.

STAT

Alap portállapot.

DUPLX

Duplex mód kijelzése:

• zöld → full duplex
• nem világít → half duplex

SPEED

Portsebesség kijelzése:

• nem világít → 10 Mbps
• zöld → 100 Mbps
• villogó zöld → 1000 Mbps

(Néhány újabb modellen ettől eltérhet.)

PoE

Power over Ethernet állapot:

• zöld → az eszköz kap tápellátást
• narancs → PoE hiba vagy túlterhelés

Gyakori hibák LED-ek alapján

Minden LED sötét

Lehetséges okok:

• nincs áram
• hibás tápkábel
• meghibásodott switch

Egy port nem világít

Lehetséges okok:

• hibás UTP kábel
• rossz RJ45 csatlakozó
• nincs bedugva
• hibás hálózati kártya
• shutdown állapot

Hasznos parancs: show interface status

Port narancssárga

Lehetséges okok:

• STP blokkolás
• security violation
• broadcast storm
• duplex mismatch

Hasznos parancsok:

show spanning-tree
show port-security
show interface

Gyakorlati hibakeresési sorrend

1. Nézd meg a LED-et

Ez sokszor azonnal megmutatja:

• van-e kapcsolat
• van-e adatforgalom
• van-e hardverhiba

2. Kábel ellenőrzése

A hibák jelentős része egyszerű kábelhiba.

Érdemes:

• másik kábelt kipróbálni
• másik portot használni

3. Switch port ellenőrzése: show interfaces status

4. VLAN ellenőrzése: show vlan brief

5. STP ellenőrzése: show spanning-tree

Amit vizsgán illik tudni

• Zöld = működik
• Villogó zöld = forgalom vagy boot
• Narancs = hiba vagy blokkolás
• Nem világít = nincs kapcsolat vagy nincs áram

És igen:
a hibakeresés első lépése mindig a fizikai réteg ellenőrzése.

Mert hiába konfigurálsz OSPF-et, ACL-t meg IPv6-ot,
ha valaki kirúgta a kábelt a takarításnál.

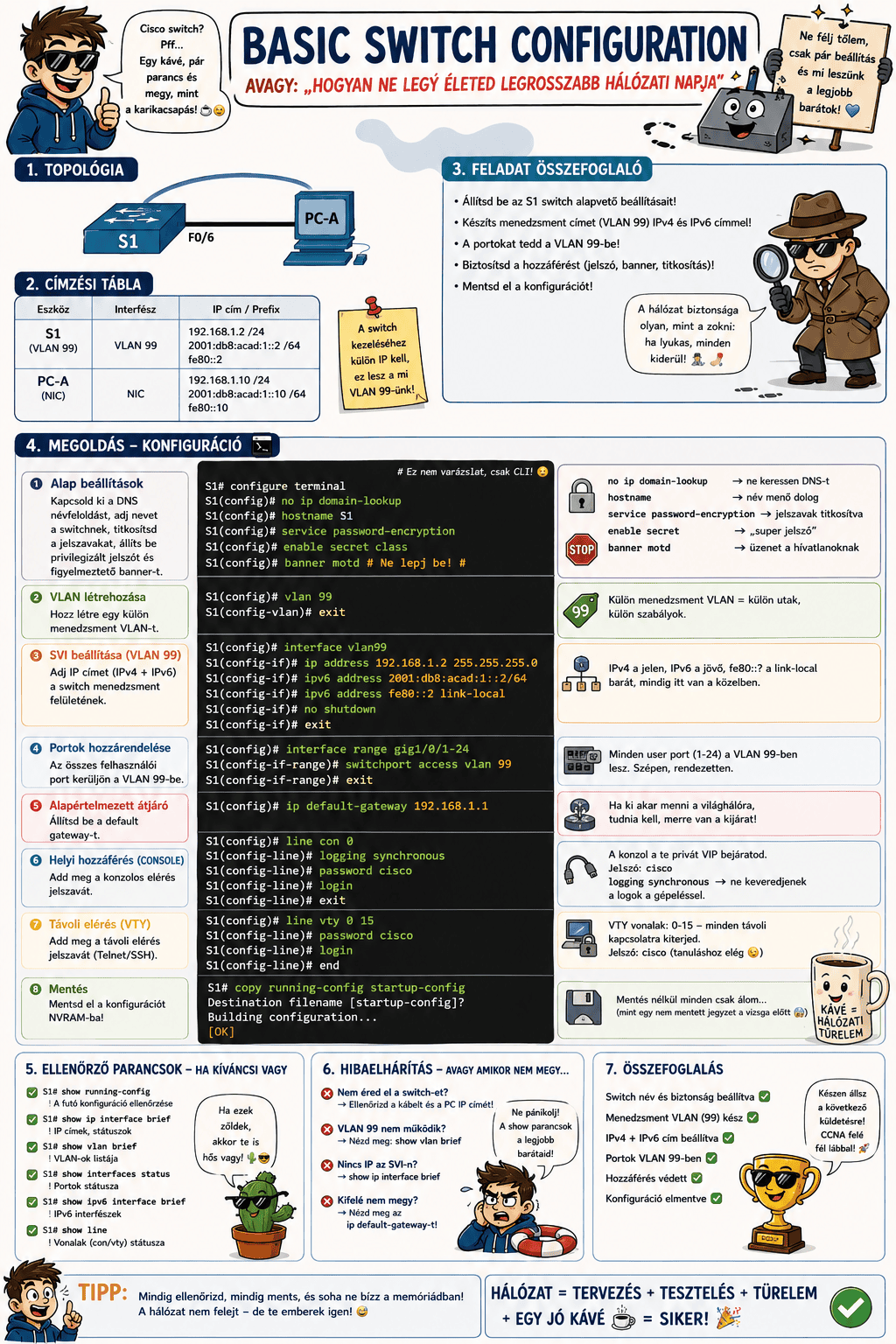

Switch alapbeállításai: ide katt, a PT-es feladathoz!

megoldás:

no ip domain-lookup
hostname S1
service password-encryption
enable secret class
banner motd # Ne lepj be! #

vlan 99
exit

interface vlan99
ip address 192.168.1.2 255.255.255.0
ipv6 address 2001:db8:acad:1::2/64
ipv6 address fe80::2 link-local
no shutdown
exit

interface range gig1/0/1-24
switchport access vlan 99
exit

ip default-gateway 192.168.1.1

line con 0
logging synchronous
password cisco
login
exit

line vty 0 15
password cisco
login
end

copy running-config startup-config
